    D. Menghilangkan Sifat kemagnetan

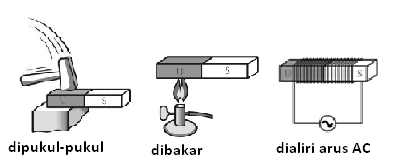

    Sifat kemagnetan dari sebuah magnet dapat dihilangkan dengan cara dipukul-pukul , di bakar , dan dialiri arus listrik AC.

    E. Medan Magnet


    Walaupun gaya-gaya magnet yang terkuat terletak pada kutub-kutub magnet, gaya-gaya magnet tidak hanya berada pada kutub-kutubnya saja. Gaya-gaya magnet juga timbul di sekitar magnet. Daerah di sekitar magnet yang terdapat gaya-gaya magnet disebut medan magnet. Bagaimanakah pola medan magnet ? untuk memahami lebih jauh lakukan kegiatan 5.4

    Kegiatan 5.4



    Medan Magnet




    a. Pendahuluan


    Magnet akan menimbulkan medan magnet di sekitarnya. Untuk mengetahui apakah yang menyebabkan terjadinya medan magnet dan bagaimanakah pola garis-garis gaya magnet yang membentuk medan magnet ? Untuk mengetahui lakukan kegiatan berikut ini .

    b. Alat Dan Bahan


    • Magnet batang = 1 buah

    • Magnet ladam = 1 buah

    • Magnet silinder = 1 buah.

    • Kompas kecil = 1 buah

    • Serbuk besi = secukupnya

    • Kertas/karton = 1 lembar


    c. Tujuan : Menyelidiki pola medan magnet

    d. Prosedur Kegiatan







    1. Letakkan sebuah magnet batang di bawah selembar kertas berwarna putih( gambar di samping ).

    2. Taburkan serbuk besi merata di atas kertas, kemudian ketuk-ketuk kertas itu beberapa kali.


    magnet

    3. Gambarlah pola/bentuk serbuk besi yang terbentuk .

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    4. Ulangi kegiatan 1) dengan magnet silinder.

    Gambarkan pola/ bentuk serbuk besi yang terbentuk ?

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................
    5. Ulangi kegiatan 1) dengan magnet ladam.

    Gambarkan pola/ bentuk serbuk besi yang terbentuk ?

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    6. Letakkan kompas kecil-kecil di sekitar magnet batang seperti gambar di bawah.


    7. Gambarlah arah jarum kompas dan magnet batang .

    .......................................................................................................

    .......................................................................................................

    .......................................................................................................

    .......................................................................................................

    .......................................................................................................

    .......................................................................................................
    8. Hubung-hubungkan gambar jarum kompas dengan pensil.

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................

    ...........................................................................................................................................................
    Informasi

    Bentuk pola serbuk besi maupun kompas di sekitar magnet batang tadi bila dihubungkan satu dengan lainnya akan membentuk garis-garis lengkung yang keluar dari satu kutub ke kutub lainnya.

    Garis-garis lengkung itu di sebut garis-garis gaya magnet. Arah garis gaya magnet sudah ditunjukkan oleh pola yang terbentuk oleh kompas di sekitar magnet batang. Arah garis gaya magnet ditunjukkan dengan anak panah.


    Kesimpulan

    Coba tulislah kesimpulan tentang medan magnet

    ....................................................................................................................................................................

    ....................................................................................................................................................................

    ....................................................................................................................................................................

    Penguatan

    Coba gambarkan arah garis gaya magnet gambar magnet di bawah ini !

    a. b.

    F. Kemagnetan Bumi

    Kamu   sudah   mengetahui   sebuah   magnet   batang   yang tergantung  bebas akan  menunjuk  arah  tertentu.  Pada  bagian  ini, kamu akan mengetahui mengapa magnet bersikap seperti itu. Pada umumnya   sebuah   magnet   terbuat   dari   bahan  besi   dan   nikel. Keduanya memiliki sifat kemagnetan karena tersusun oleh magnet- magnet  elementer.

    Kegiatan 5.5


    Magnet Bumi
