    a. Pendahuluan


    Bila kita menggantung magnet mengarah kemanakah magnet yang kita gantung ? Mengapa demikian ? Bumi kita adalah suatu magnet yang besar sekali. Untuk lebih memahami keadaan itu, marilah kita lakukan kegiatan di bawah ini.

    b. Alat Dan Bahan


    • Magnet batang = 1 buah

    • Benang = secukupnya

    • Kompas = 1 buah


    c. Tujuan: Mengetahui kutub-kutub magnet bumi



      1. Gantungkan magnet batang yang telah kita ikat dengan benang. Biarkan tergantung bebas. Maka beberapa saat kemudian magnet batang akan diam. Kearah mana magnet batang menghadap ? .......................................................................................................

      2. Ulangi beberapa kali , kemana arah magnet batang menghadap? .......................................................................................................

      3. Pada kegiatan di atas selalu menghadap ke manakah kutub utara magnet batang ? ............................................................................
      d. Prosedur Kegiatan

    magnet

    4. Dan selalu menghadap ke manakah kutub selatan magnet batang? ................................... Mengapa demikian ? ...........................................................................................................

    5. Apakah penunjukan magnet batang tepat arah utara dan selatan ? ................................................... Mengapa demikian ? .............................................................................................................................
    Informasi :

    Baik magnet batang maupun jarum kompas tidak pernah tepat menghadap arah utara – selatan bumi. Sudut penyimpangan jarum kompas dengan arah selatan bumi di sebut Deklinasi.
    5. Apa sebabnya terjadi deklinasi ? ............................................................................................ .................................................................................................................................................

    6. Letakkan kompas di atas meja. Perhatikan jarum kompas ! Apakah jarum kompas tepat pada arah mendatar? ................. Mengapa demikian ? .................................................................. ..................................................................................................................................................



    Informasi : Jarum kompas selalu membentuk sudut dengan bidang mendatar yang di sebut inklinasi

    7. Mengapa pada jarum kompas terjadi inklinasi ? .....................................................................

    ..................................................................................................................................................

    8. Sebutkan 2 tempat di bumi yang mengalami inklinasi 90o ......................................................


    Kesimpulan:

    ...............................................................................................................................................................

    ...............................................................................................................................................................

    ...............................................................................................................................................................


    Gambar di bawah adalah medan magnet bumi.




    Kutub utara magnet bumi di dekat kutub selatan geografis dan kutub selatan magnet bumi berada di dekat kutub utara geografis sehingga kutub magnet bumi tidak berimpit dengan kutub geografis. Hal ini yang menyebabkan jarum kompas tidak tepat menunjuk arah utara dan selatan sehingga membentuk sudut yang di sebut sudut deklinasi.

    Garis gaya magnet bumi tidak sejajar dengan permukaan bumi. Yang menyebabkan jarum kompas tidak tepat mendatar sehingga membentuk sudut dengan bidang horizontal yang di sebut sudut inklinasi.

    G. Medan Magnet di sekitar Arus Listrik



    1. Medan Magnet di sekitar Kawat Lurus Berarus Listrik

    Kalian sudah mengetahui bagaimana pola medan magnet sebuah magnet batang ataupun magnet ladam. Sekarang bagaimana jika sebuah penghantar dialiri arus listrik DC, apakah juga mempunyai medan magnet ? Untuk lebih jelasnya lakukan kegiatan 5.6.


    Kegiatan 5.6

    Medan Magnet Di Sekitar Arus Listrik



    a. Pendahuluan


    Apabila kompas kita letakkan dekat kawat penghantar yang berarus listrik DC, ternyata jarumnya bergerak. Untuk memahami mengapa hal itu terjadi, kita lakukan kegiatan di bawah ini.

    b. Alat Dan Bahan


    • Kompas = 1 buah

    • Kawat penghantar = secukupnya

    • Sakelar = 1 buah



    c. Tujuan : Menyelidiki medan magnet di sekitar arus listrik



    d. Prosedur Kegiatan

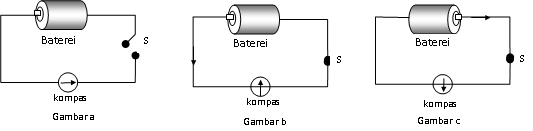

    1. Rangkailah alat-alat seperti gambar a, kompas diletakkan di bawah kabel penghubung.




    1. Ketika sakelar dalam keadaan terbuka ( gambar a ) , bagaimana keadaan jarum kompas ? .....................................................................................................................................................

    2. Sekarang sakelar ditutup (gambar b ). Apa yang terjadi dengan jarum kompas ? .....................................................................................................................................................

    3. Kearah mana jarum kompas bergerak ? ....................................................................................

    4. Sekarang baliklah arah arus, dengan membalik baterei ( gambar c). Apa yang terjadi dengan jarum kompas? ...........................................................................................................................

    5. Mengapa jarum kompas gambar b arah geraknya berbeda dengan gambar c ? .....................................................................................................................................................

    6. Pada saat kawat penghantar dialiri listrik jarum kompas menyimpang, hal ini menunjukkan di sekitar kawat terdapat ................................................................................................................


    Kesimpulan

    Kesimpulan apa yang dapat di ambil dari kegiatan di atas !

    .....................................................................................................................................................

    .....................................................................................................................................................

    .....................................................................................................................................................
    Informasi




    Untuk menunjukkan arah garis-garis gaya magnet di sekitar penghantar lurus atau yang berbentuk lingkaran, dapat dipergunakan tangan kanan seperti gambar di samping ini. Ibu jari menunjukkan arah arus dan jari-jari tangan yang lain menunjukkan arah garis gaya magnetik.


    2. Medan Magnet di sekitar Kumparan Berarus Listrik
    Disekitar kawat lurus berarus listrik terdapat medan magnet. Bagaimana jika kawat lurus tersebut dibentuk kumparan apakah tetap ada medan magnetnya ? Bagaimana jika jumlah lilitan diperbanyak atau diperkecil apakah mempengaruhi kuat medan magnetnya ? Untuk menjawabnya lakukan kegiatan 5.7

    Kegiatan 5.7




    Medan Magnet di Sekitar Kumparan Berarus Listrik



    a. Pendahuluan
    Bila kita membuat lilitan kemudian kita aliri listrik DC dan di dalam lilitan kita beri batang besi, maka apa yang jika kita dekatkan sebuah logam besi lain ? Jika lilitan kita perbanyak apakah semakin kuat tarikannya? Mengapa hal ini dapat terjadi ? Untuk memahami hal itu lakukan kegiatan di bawah ini!
