    35 kV havo tarmoqlari narxi (mln. so’m/km)

    Ustunlar turi

    AC-35

    AC-50

    AC-70

    AC-95

    AC-120

    AC-150

    AC-185

    Bir ustunli yog’och

    12,8

    13,2

    15,4

    -

    -

    -

    -

    Ikki ustinli yog’och

    -

    -

    18,4

    20,4

    21,6

    23,2

    24,8

    Bir zanjirli metal

    -

    -

    -

    37,6

    38,4

    40

    41,6

    Ikki zanjirli metal

    -

    -

    -

    56,4

    58,8

    61,2

    64,8

    Bir zanjirli t/beton

    -

    -

    26,8

    28

    29,2

    30,4

    32

    Ikki zanjirli t/beton

    -

    -

    44,4

    46,8

    49,6

    52,4

    55,6

    6.10(a) – jadval.



    110 kV havo tarmoqlari narxi (mln. so’m/km)

    Ustunlar turi

    AC-35

    AC-50

    AC-70

    AC-95

    AC-120

    AC-150

    AC-185

    Bir ustunli yog’och

    12,8

    13,2

    15,4

    -

    -

    -

    -

    Ikki ustunli yog’och

    -

    -

    20

    20,4

    21,6

    23,2

    24,8

    Bir zanjirli metal

    -

    -

    -

    37,6

    38,4

    40

    41,6

    Ikki zanjirli metal

    -

    -

    -

    56,4

    58,8

    61,2

    64,8

    Bir zanjirli t/beton

    -

    -

    26,8

    28

    29,2

    30,4

    32

    Ikki zanjirli t/beton

    -

    -

    44,4

    46,8

    49,6

    52,4

    55,6

    6.10(b) –jadval




    Ustunlar turi

    ACO-240

    ACO-300

    ACO-400

    ACO-500

    Yog’och

    42,8

    48

    45

    60

    Bir zanjirli metal

    70

    75

    80

    82

    Ikki zanjirli metal

    112

    120

    132

    145

    Bir zanjirli t/beton

    52

    65

    65

    65

    6.11 – jadval


    Podstantsiya OTQlarining yaxlitlangan narxi o’chirgichlarsiz

    Yuqori kuchlanish tomonidagi sxema




    Un , kV OTQ narxi(mln.so’m)

    35

    110

    220

    Uzgichli blok

    14,8

    27,6

    62,4

    Birlashtirilgan blok

    26,4

    42

    140

    Ikkita blok, avtomatik peremichka bilan

    40

    59,6

    140,8

    Ikkita blok, qo’shimcha tarmoq bilan

    -

    118,8

    -

    Uzgichli yacheyka

    -

    10,4

    31,2

    6.12-jadval



    O’chirgichli podstantsiya

    Un, kV

    OTQdagi yacheykalar umumiy soni

    OTQ tavsifi

    Bir yacheyka narxi,mln.so’m

    35

    3tagacha

    3tadan ortiq



    Qo’shilma ko’prik

    Bir shinalar sistemasi (seksiyali)



    76

    80


    110

    1

    2-4


    4 dan ortiq

    O’chirgichli qurilma,

    Ikki o’chirgichli,

    ko’prik shinalar sistemali sxema


    240

    160


    132

    220

    4tagacha

    4tadan ortiq



    O’chirgichli ko’prik

    Shinalar sistemali sxema



    400

    256

    6.13 –jadval

    Podstantsiya YoTQ yacheykalarini yaxlitlangan narxi

    Un, kV

    Yacheyka turi yoki YoTQ

    Bitta yacheykaning narxi

    (mln. so’m)



    6-10

    KTQ o’chirgichli yacheyka

    12,8

    6-10

    TKTQ

    10

    6.14 – jadval



    Amartizatsiya ajratmalari va xizmat ko’rsatish koeffitsiyentlari (%)

    Un , kV

    Qurilma turi

    α0

    αρ

    35-110

    Yog’och ustunli HT

    5,3

    0,5

    35-110

    Bir zanjirli metall va t/b ustunli HT

    2,8

    0,4

    35-110

    Ikki zanjirli metall va t/b ustunli HT

    2,8

    0,3

    220

    Yog’och ustunli HT

    4,25

    0,5

    220

    Metall va t/b ustunli HT

    2,24

    0,36

    35-110

    Podstanstiya

    6,3

    3

    220

    Podstantsiya

    6,3

    2

    6.15 – jadval



    35 – 220kV podstantsiyalarning xarajatlari doimiy qismi

    Un, kV

    YuK tarmog’iga ulanish sxemasi

    Doim. har mln.so’m

    35/10 yoki 35/6

    O’chirgichlarsiz. O’chirgichli

    80

    120


    110/10 yoki 220/10

    O’chirgichlarsiz.

    Bir o’chirgichli.

    Bittadan ortiq o’chirgichli


    260

    320


    720

    110/35/10

    O’chirgichlarsiz.

    Bir o’chirgichli.

    Bittadan ortiq o’chirgichli


    400

    720


    840

    220/110/10

    O’chirgichlarsiz.

    Uchta o’chirgichgacha. Uchtadan ortiq o’chirgichli



    960

    1600


    2200


    Izoh. Doimiy xarajatlar uchun quyidagilar hisobga olinadi: boshqarish punktini qurish, akkumulyator, kompressor, yordamchi xonalar, aloqa va telemexanika uskunalari, moy xo’jaligi xonalari, suv ta’minoti, kanalizatsiya, temir yo’l va avtomobil yo’llari qurish, tashqi va ichki yoritish, ko’kalamzorlashtirish, to’siqlar bilan o’rash.

    Temir (lot. Ferrum), Fe - Mendeleyev davriy sistemasining VIII guruxiga mansub kimyoviy element. Tartib raqami 26 ; atom massasi 55,847. Temir 4 ta barqaror izotop: 54Fe(5,84%), 56Fe(91,68%), 57Fe(2,17%) va 58Fe(0,31%) dan iborat.

    6.16 – jadval.



    Yuklamalar quvvatiga ko’ra pasaytiruvchi podstantsiyalardagi 6-10kV yacheykalar soni.

    Yuklamalar quvvati, MVt

    10 - 20

    30 - 40

    60 - 80

    100 va undan ortiq

    6-10 kV li yacheykalar soni

    6 - 9

    10 - 12

    20

    24

    6.17 – jadval

    Sinxron kompensatorlaning asosiy tavsifi


    Kompensator

    tipi



    Reaktiv

    Quvvat, MVAr



    Nominal kuchlanish, kV

    Aktiv isroflar,

    kVt


    Hisobiy narxi, mln.so’m

    KC-5000-b

    5

    6,3

    150

    280

    KC-7500-b

    7,5

    6,6

    200

    360

    KC-10000-b

    10

    6,6

    288

    480

    KC-15000-b

    15

    6,6

    355

    560

    KC-16000

    16

    6,6;11

    390

    600

    KC-25000-11

    25

    11

    450

    960

    KC-30000-11

    30

    11

    532

    1200

    KC-37500-11

    37,5

    10,5

    570

    1360

    KCB-50000-11

    50

    11

    800

    1680

    KCB-75000-11

    75

    11

    915

    2480

    KCB-100000-11

    100

    11

    1350

    3260


    Izoh. Agar, sinxron kompensator qo’zg’alishgacha rejimda ishlasa, unda u 6.17 – jadvalda ko’rsatilgan reaktiv quvvatni 0,6 miqdoricha reaktiv quvvat iste’mol qiladi.
    6.18 – jadval

    Kondensator batareyalarining asosiy tavsifi

    Batareyalar tipi



    O’rnatilgan quvvat, MVAr

    Nominal kuchlanish, kV

    Hisobiy narxi,

    mln.so’m


    KCA-0,66-20

    3,4

    6

    120

    KCA-0,66-20

    5,3

    10

    160

    KC2A-0,66-10

    6,7

    6

    208

    KC2A-0,66-10

    10,6

    10

    304


    7. Yopiq tarmoqlar holatlarini hisoblash.

    Misol.

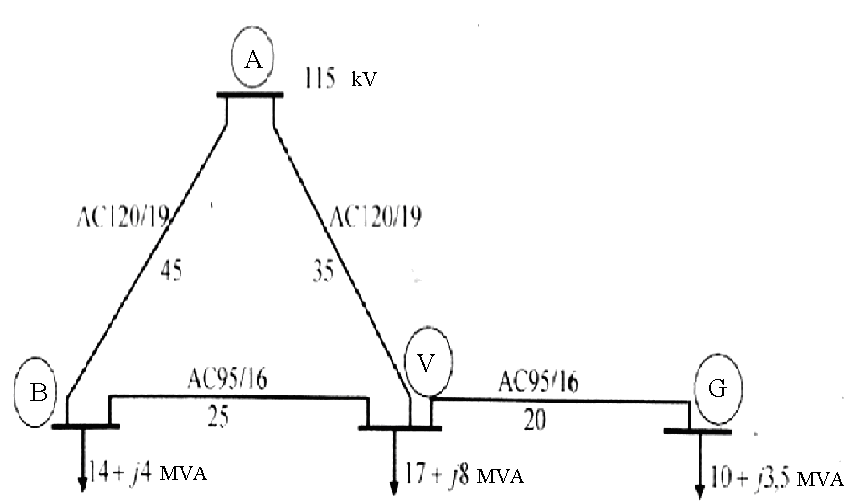

    110kV kuchlanishli elektr tarmog’i A podstantsiyaning kuchlanishi 115kV bo’lgan shinasidan ta’minlanadi. Podstantsiyaning yuklamalari, o’tkazgichlarning markalari, liniyalarning kilometr birligidagi uzunliklari 7.1-rasmdagi sxemada keltirilgan. Elektr tarmog’ida quvvatlarning taqsimlanishi va B, V, G podstansiyalarining shinalaridagi kuchlanishlarni toping.




    Yechish: Qo’llanma jadvallaridan liniyalarning solishtirma parametrlarini aniqlaymiz: AC120/19 markadagi o’tkazgichli liniya uchun r0=0,249 Om/km, x0=0,427 Om/km, b0=2,61*10-6 Sm/km.

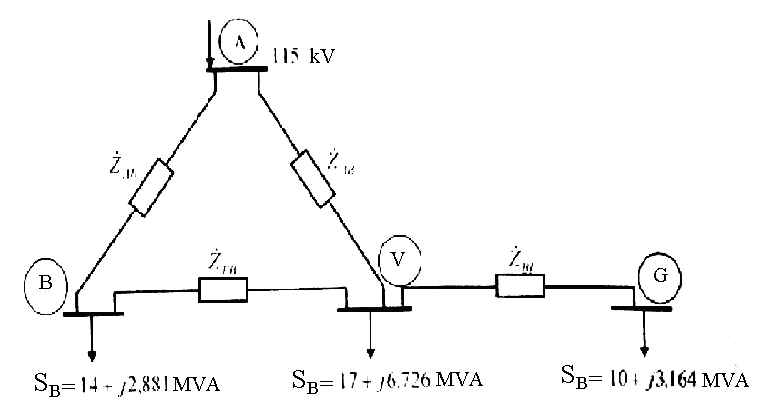

    Almashtirish sxemasining hisob parametrlari, podstantsiyalarning hisobiy yuklamalarini topamiz va elektr tarmoqning almashtirish sxemasini quramiz ( 7.2-rasm):


    ZAB== rAB_ jxAB = (r0AB jx0AB)*ℓAB = (0,249 j0,427)*45 = 11,2 j19,2 Om ;

    BcAB = b0AB*ℓAB=2.66*10-6*45 = 1,197*10-4 Sm/km;

    ZAB = (0,249 j0,427)*35 = 8,71 j14,94 Om;

    BCab = 2,66*10-6*35 = 0,931*10-4 Sm;

    ZBV = (0,306 j0,434)*25 = 7,65 j10,85 Om;

    BCbv=2,61*10-6*25=0,6525*10-4 Sm;

    ZVG = (0,306 j0,434)*20=6,12 j8,6Om.

    SB= PB jQB = PB j(QB - U2N*) = 14 j(4-1102 * ) = 14 j2,881 MVA;

    S’B = P’B jQ’B = PB j(QB - U2n* ) = 17 j(8-1102 * ) = 17 j6,726 MVA;

    S’G = P’G jQ’G = PG (QG - U2n*) = 10 (35 -1102 * ) = = 10 j3,164 MVA;


    VG liniyasidagi quvvat isrofi va B nuqtadagiu summaviy yuklamani topamiz;

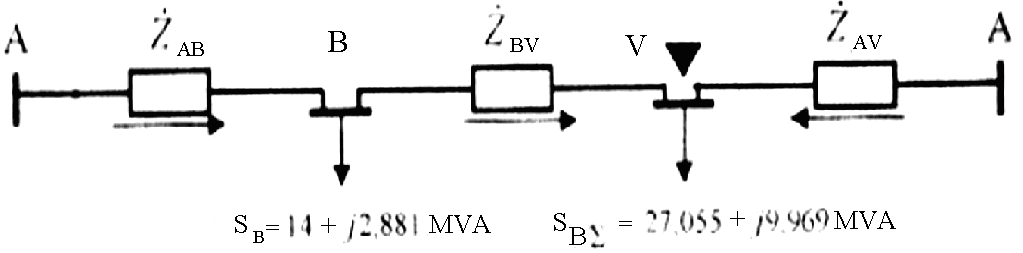

    Xalqasimon tarmoqning ta’minlash punktida,ya’ni A podstantsiyaning shinasini ochib, chekkalaridagi kuchlanishlar qiymati va fazasi bo’yicha teng bo’lgan ikki tomondan ta’minlanuvchi tarmoq sxemasini hosil qilamiz. (7.3-rasm).

    AB bosh bo’lakdagi quvvat oqimini hisoblaymiz:



    7.3 – rasm.

    BV bo’lakdagi quvvat oqimi:

    .

    BA bo’lakdagi quvvat oqimi:



    .

    quvvatning aktiv va reaktiv tashkil etuvchilari oldidagi manfiy ishoralar ularning A podstantsiyadan B podstantsiyaga tomon yo’nalganligini bildiradi. Aniqlangan quvvat taqsimlanishini 7.3-rasmda keltirilgan sxemada belgilaymiz. B nuqta quvvat oqimining bo’linish nuqtasi hisoblanadi.

    Natijalarining to’g’riligini tekshirish uchun AB bosh bo’lakdagi quvvatni boshqa yo’l bilan hisoblaymiz:





    ning ikki xil yo’l bilan topilgan qiymatlarining bir xilligi hisoblashlarning to’g’riligini tasdiqlaydi.

    AB bo’lakdagi quvvatlar isrofini topamiz:



    AB bo’lakning boshlanishdagi quvvat:




    BV bo’lakda quvvatlar isrofini topamiz:



    AB bo’lakning oxiridagi quvvat:



    AB bo’lakda quvvatlar isrofi:



    AB bo’lakning boshlanishdagi quvvat:



    Shunday qilib, ko’rilayotgan elektr tarmog’i A podstantsiyaning shinasidan quyidagicha quvvat oladi:

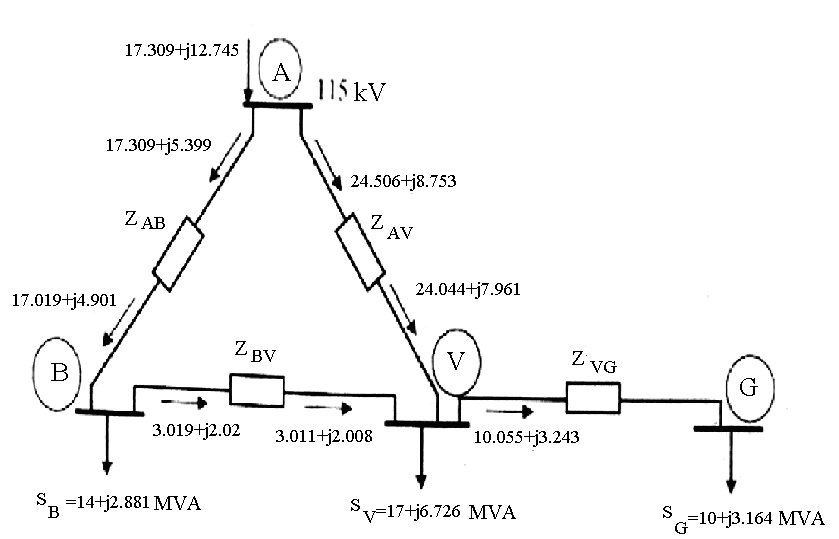

    Topilgan quvvat taqsimlanishi 7.4-rasmda tasvirlangan.

    7.4 - rasm.

    Tugunlardagi kuchlanishlarni aniqlaymiz:
