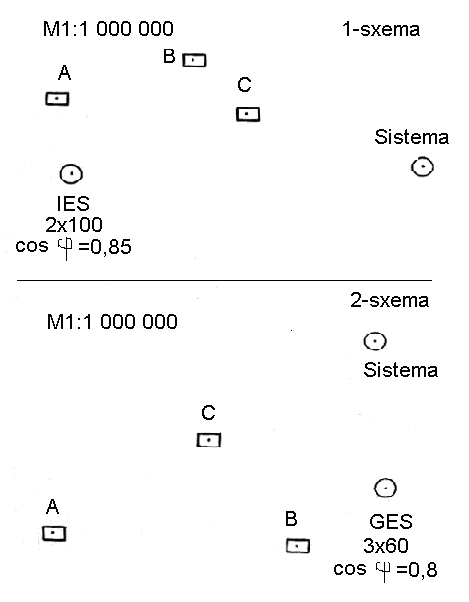

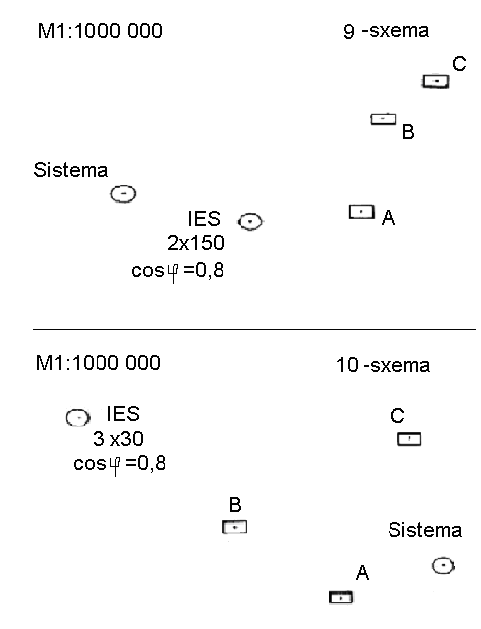

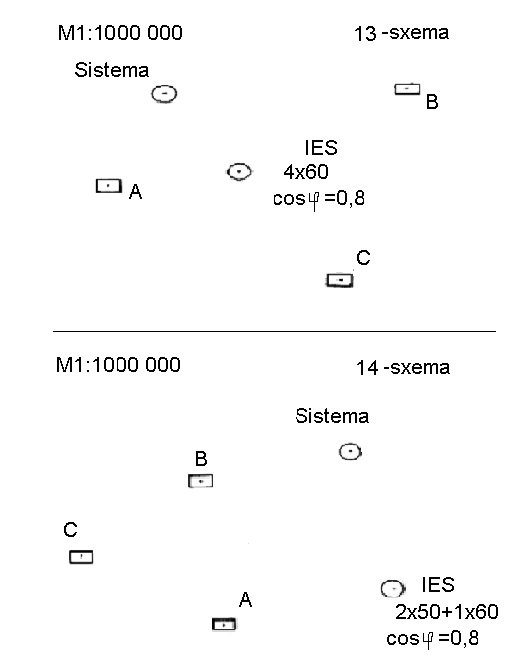

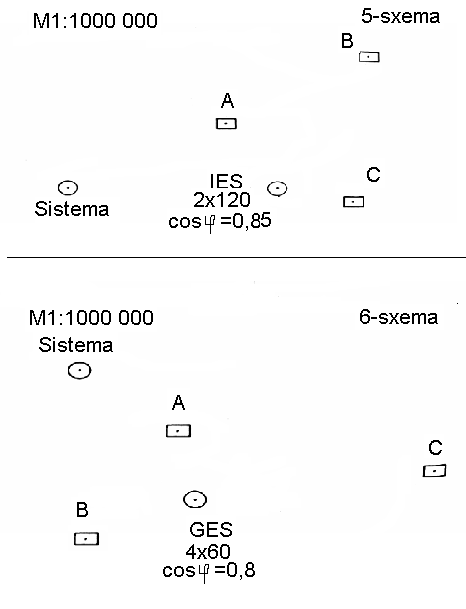

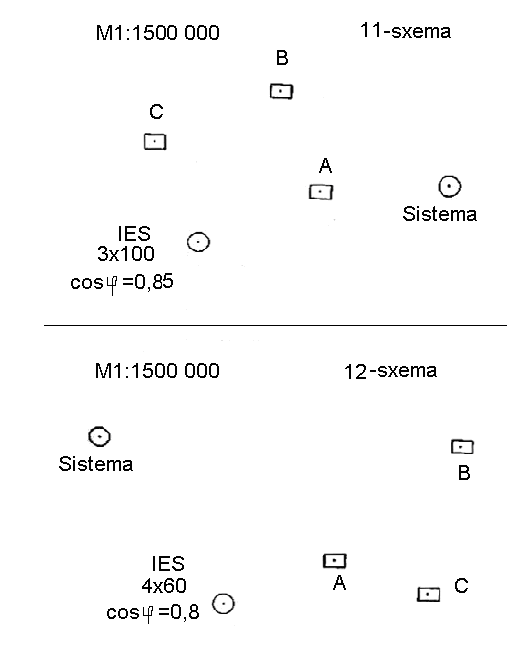

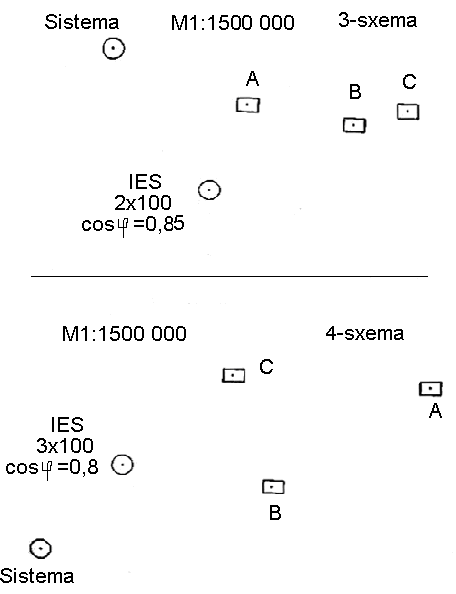

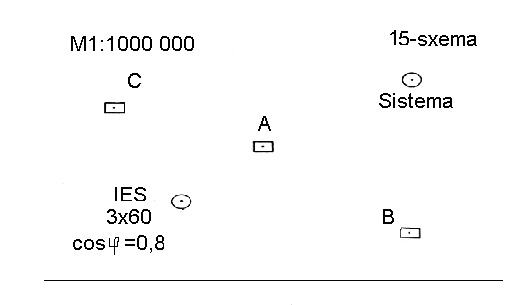

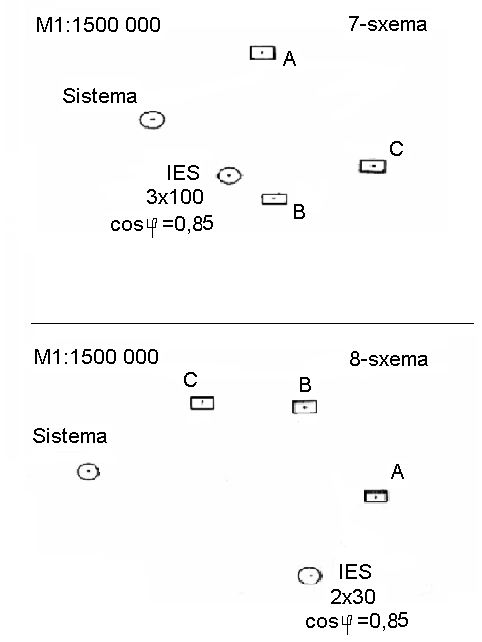

    9. Foydalanilgan adabiyotlar ro’yxati


    1. Elektricheskie sistemiy v primerax i illyustratsiyax: Uchebnoe posobie dlya VUZov/Pod red. V.А. Stroeva - М.: Energoatomizdat, 2000.

    2. Аvtomatizatsiya dispetcherskogo upravleniya v elektroenergetike/Pod оbsh. red. Yu.N.Rudenko i V.А. Semenova. –М.: Izdatelstvo МEI, 2000.

    3. Idelchik V. I. Eletricheskie sistemiy i seti. - М.: Energoatomizdat, 1989, 592 s.

    4. «Elektr tarmoqlari va tizimlari» fanidan kurs loyihasini bajarish bo’yicha uslubiy qo’llanma./Sharipov U. B., Хаmidov Sh. V., Хаydarov S.J. – Т.: Тоsh DTU, 2003.

    5. Меtodicheskoe rukovodstvo k kursovomu proektirovaniyu po kursu « Eletricheskie seti i sistemiy»/ G’oyibov T.Sh., Sharipov U. B. – Т.: Таsh GTU, 2007.

    6. «Elektr tarmoqlari va tizimlari» fanidan tajriba ishlari uchun uslubiy qo’llanma. / G’oyibov T. Sh.,., Таzinbayieva А.К. – Т.: Тоsh DTU, 2007.

    7. Меtodicheskoe rukovodstvo k laboratorniem rabotam po kursu «Eletricheskie seti i sistemiy»/ G’oyibov T.Sh.,., Таzinbayieva А.К. – Т.: Таsh GTU, 2007.

    8. G’oyibov T.Sh. “ Elektr tarmoqlari va tizimlari” O’quv qo’llanma. – T.:

    “ Voris- nashriyot” 2010. 160 b.

    1. G’oyibov T.Sh. “ Elektr tarmoqlari va tizimlari” fanidan ma’ruzalar matni.

    Toshkent, ToshTDU, 2000, 125 b.

    10. G’oyibov T.Sh. “ Elektr tarmoqlari va tizimlari”. Misol va masalalar

    to’plami. O’quv qo’llanma. – T.: ToshDTU, 2006.

    11. Sayt: www.energystrategy.ru

    12. Sayt: www.uzenergy.uzpak.uz

    Qisqartma so’zlar va birliklar
    YuK – Yuqori kuchlanish;

    O’K – O’rta kuchlanish;

    PK – Past kuchlanish;

    HT – Havo tarmog’i;

    PS – Podstantsiya;

    AC – Po’lat – alyuminli sim;



    10. Ilova

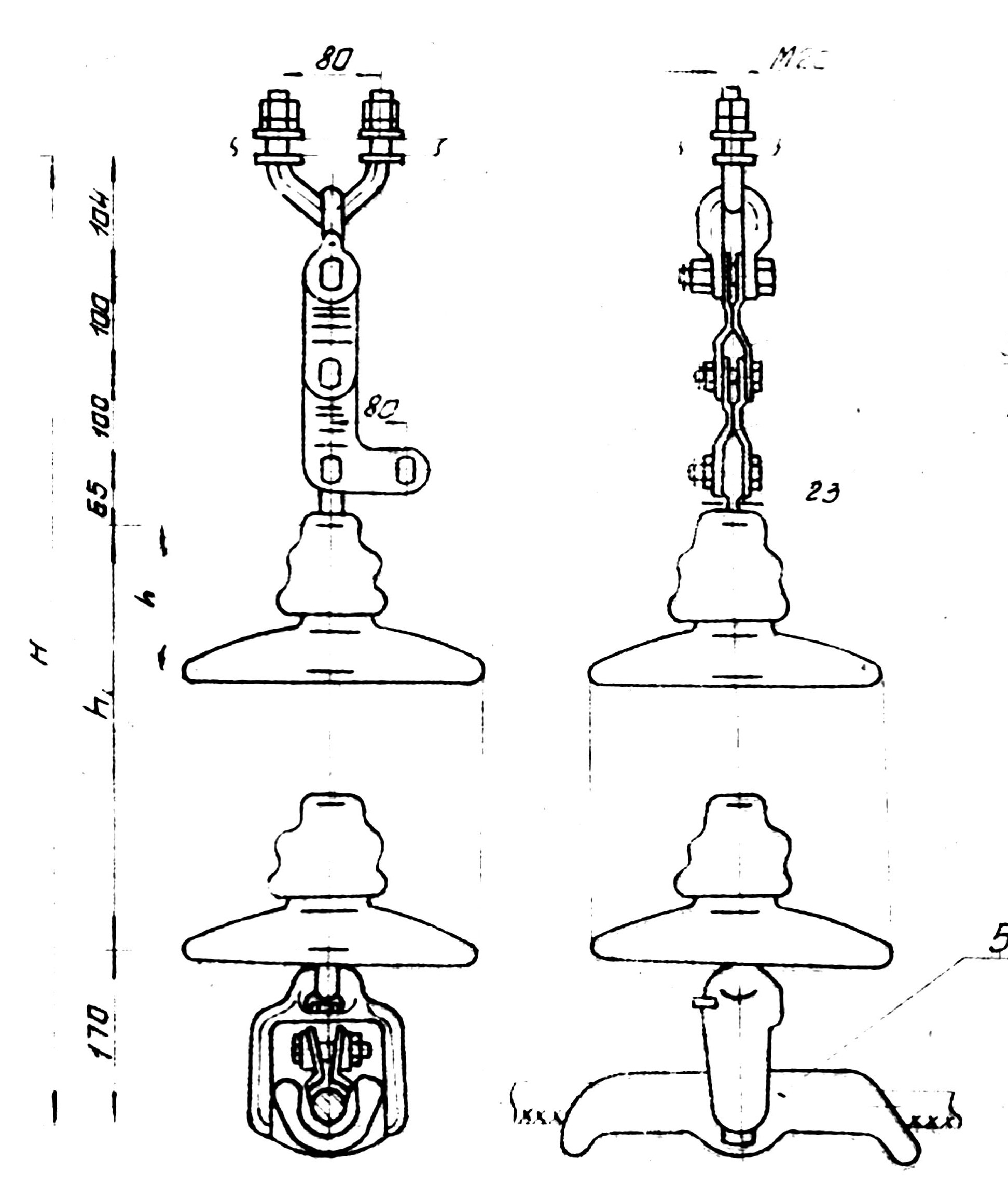

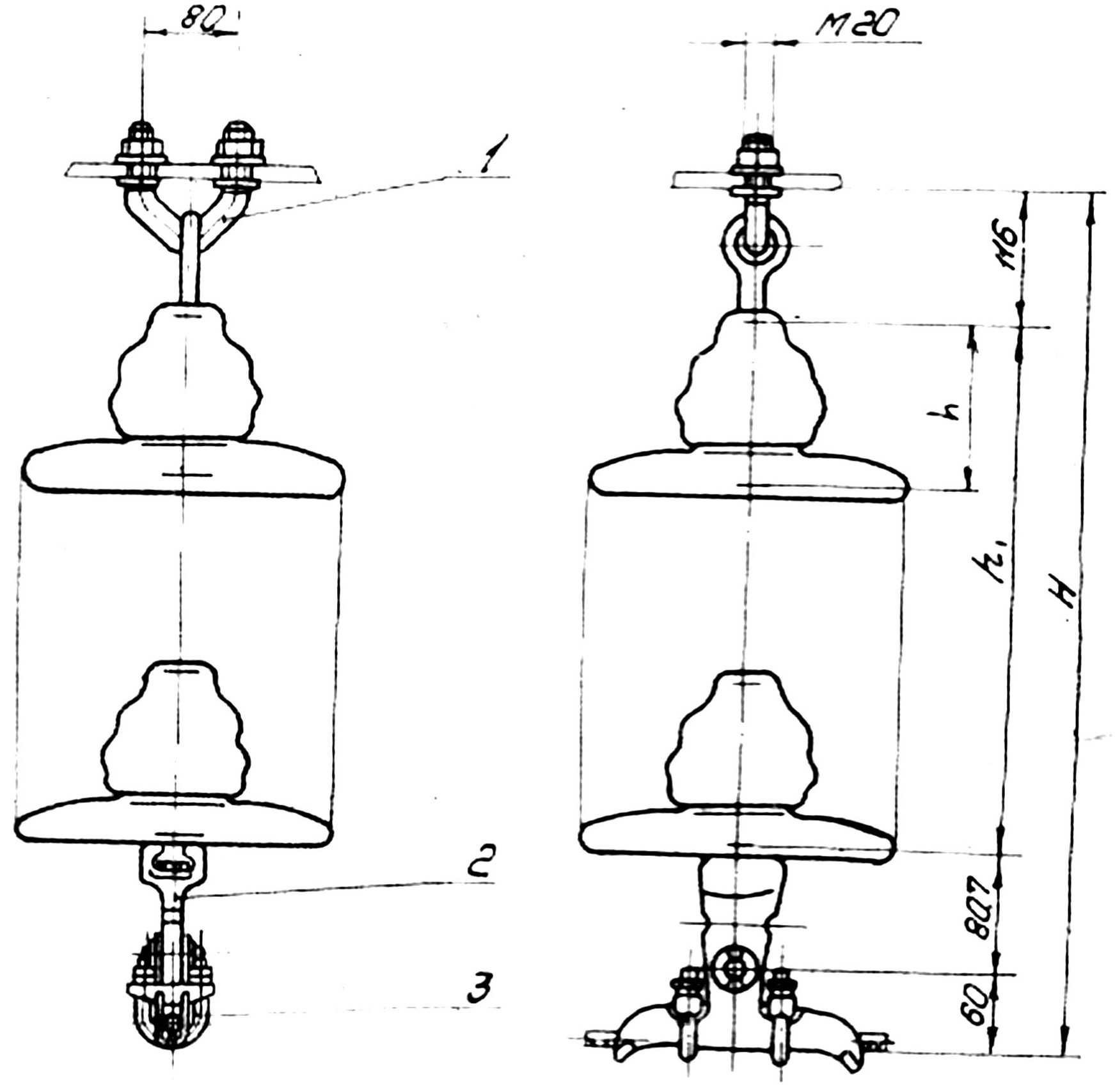

    110 kV( bir faza uchun ) havo liniya oraliq temir beton va po’lat ustunlarga AC70/11 po’lat-alyuminiy simlarni mahkamlash uchun PS70-D, PF70-V izolyatorlardan iborat bir zanjirli ushlab turuvchi shodalar.


    1-jadval

    Shodalar komplektiga kiruvchi, liniya armaturalari

    Nomlanloyihasi

    Markasi

    Og’irligi, kg

    Egallagan o’rni

    Mahkamlash qismi

    KGP-7-2B

    1,12

    1

    Qisqa quloqcha

    U1K-7-16

    0,67

    2

    Ushlab turuvchi qisqich

    PGN-2-6

    1,3

    3







    Jami: 3,09






    2-jadval

    Kuchlanloyihasi

    kV


    Izolyator

    Shodalar raqami

    O’lchamlari, mm

    Og’irligi

    kg


    Rusumi

    Soni

    h 1

    H

    110

    PF70-V

    10

    ES-5890

    1460

    1720

    51,3

    110

    PS70-D

    11

    ES-5899

    1397

    1655

    41,25

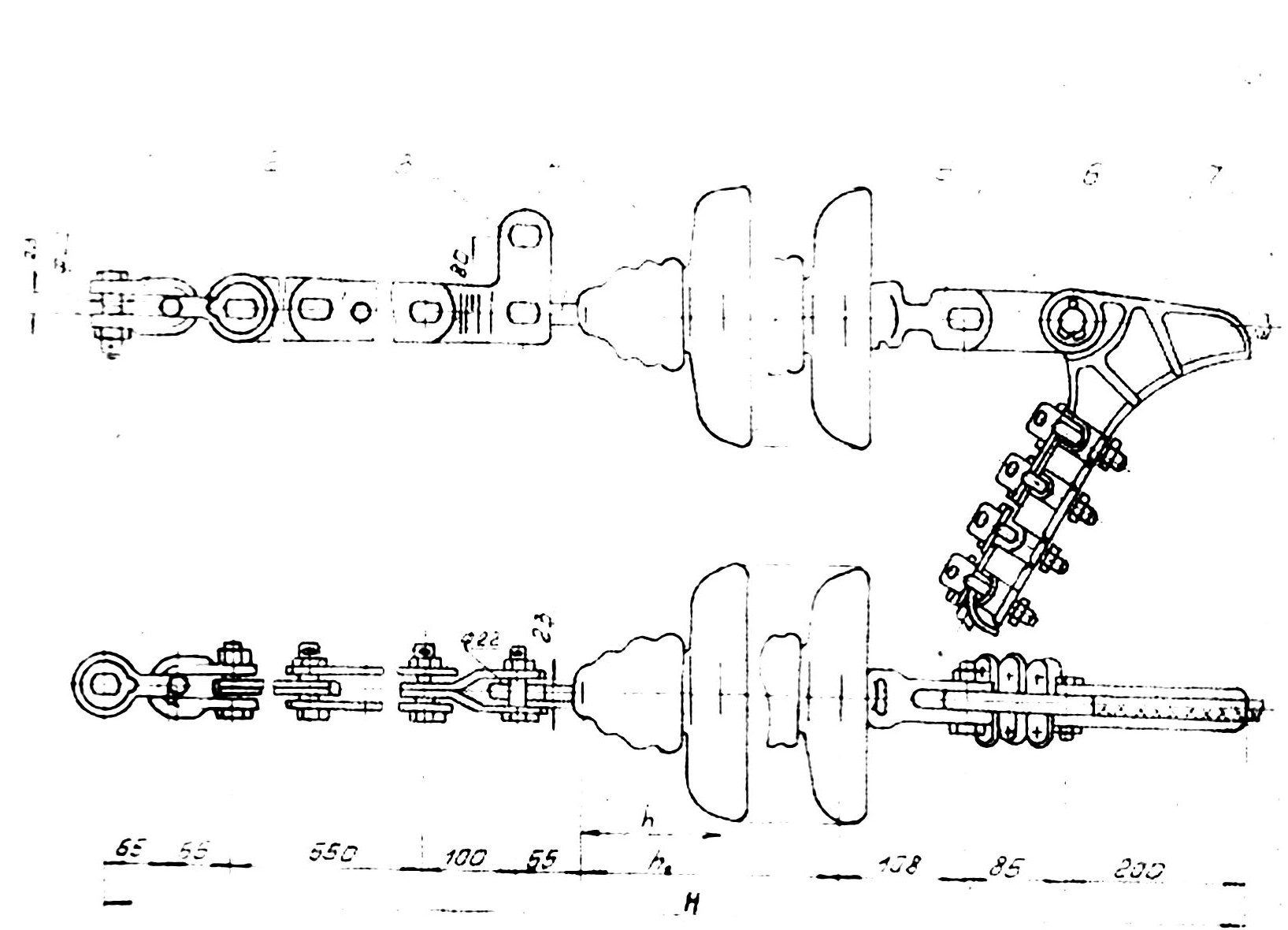

    110 kV( bir faza uchun ) havo liniya anker-burchakli temir beton va po’lat ustunlarga AC150/24, AC185/29, AC240/32 po’lat-alyuminiy simlarni mahkamlash uchun PS120A-D, PF70-V izolyatorlardan iborat bir zanjirli tortib turuvchi shodalar.


    3-jadval

    Shodalar komplektiga kiruvchi, liniya armaturalari

    Nomlanloyihasi

    Markasi

    Og’irligi, kg

    Egallagan o’rni

    Skoba (2 dona)

    SK-12-1A

    2,26

    1

    Rostlovchi zveno

    PRR-12-1

    4,05

    2

    Montaj zveno

    PTM-12-2

    2,10

    3

    Sirg’a

    SR-12-16

    0,41

    4

    Ikki qanotli quloqcha

    U2-12-16

    2,10

    5

    Oraliq zveno

    PR-12-6

    0,94

    6

    Tortuvchi qisqich

    NBN-3-6

    5,85

    7







    Jami:18






    4-jadval

    Kuchlanloyihasi

    kV


    Izolyator

    Shodalar raqami

    O’lchamlari, mm

    Og’irligi

    kg


    Rusumi

    Soni

    h 1

    H

    110

    PS120-A

    11

    ES-6332

    1606

    2844

    77,50

    110

    PS120-A

    15

    ES-6333

    2190

    3428

    99,15

    220 kV( bir faza uchun ) havo liniya oraliq temir beton va po’lat ustunlarga AC300/39, AC330/43, AC 400/51, AC500/64 po’latalyuminiy simlarni mahkamlash uchun PF70-V, PS70-D izolyatorlardan iborat bir zanjirli ushlab turuvchi shodalar.



    5-jadval

    Shodalar komplektiga kiruvchi, liniya armaturalari

    Nomlanloyihasi

    Markasi

    Og’irligi, kg

    Egallagan o’rni

    Mahkamlash qismi

    KGP-12-1

    2

    1

    O’tuvchi zveno

    PRP-7-3

    0,7

    2

    Montaj zvenosi

    PTM-7-2

    0,8

    3

    Sirg’a

    SR-7-16

    0,3

    4

    Uslab turuvchi qisqich

    PGN-5-3

    6

    5







    Jami:10




    6-jadval

    Kuchlanloyihasi

    kV


    Izolyator

    Shodalar raqami

    O’lchamlari, mm

    Og’irligi

    kg


    Rusumi

    Soni

    h 1

    H

    220

    PF70-V

    14

    ES-5370

    2044

    2548

    77,5

    220

    PS70-D

    15

    ES-5380

    1905

    2410

    62,05

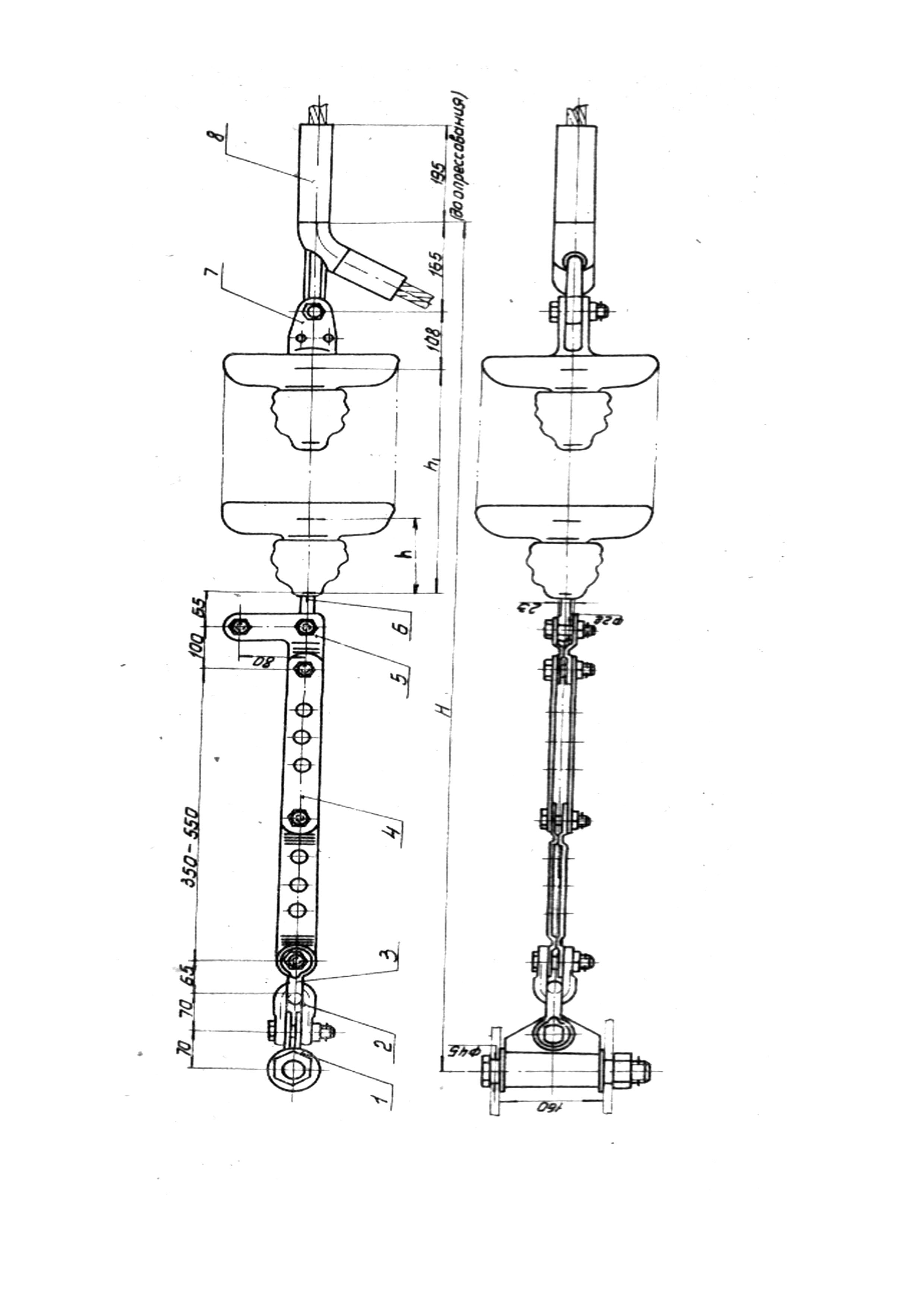

    220 kV( bir faza uchun ) havo liniya anker-burchakli temir beton va po’lat ustunlarga AC 300/39, AC330/43, AC 400/51, AC500/64 po’lat-alyuminiy simlarni mahkamlash uchun PF70-V, PS70-D izolyatorlardan iborat bir zanjirli tortib turuvchi shodalar.



    7-jadval

    Shodalar komplektiga kiruvchi, liniya armaturalari

    Nomlanloyihasi

    Markasi

    Og’irligi, kg

    Egallagan o’rni

    Mahkamlash uzeli

    KGN-16-5

    6

    1

    Skoba (2 dona)

    SK-16-1A

    1,22

    2

    Skoba (3 dona)

    SK-12-1A

    1,13

    3

    Rostlovchi zveno

    PRR-12-1

    4,05

    4

    Montaj zveno


    PTM-12-2

    2,1

    5

    Sirg’a

    SR-12-16

    0,41

    6

    Ikki qanotli quloqcha

    U2-12-16

    2,1

    7

    Tortuvchi qisqich

    NAS-330-1

    2,23

    8







    Jami: 19,2




    8-jadval

    Kuchlanloyihasi

    kV


    Izolyator

    Shodalar raqami

    O’lchamlari, mm

    Og’irligi,

    kg


    Rusumi

    Soni

    h 1

    H

    220

    PS120-A

    20

    ES-5614

    2920

    4113

    127,40

    220

    PS120-A

    27

    ES-5615

    3942

    5135

    165,25



    M u n d a r i j a



    1. Kirish. Кurs loyihasi bo’yicha umumiy ko’rsatmalar............................... 3 bet

    2. Кurs loyihasi uchun topshiriq va dastlabki ma’lumotlar.......................... 4 bet

    3. Berilgan hududiy elektr ta’minotini hisoblash sxemasining

    variantlarini tanlash ………………………………………………………… 5 bet

    1. Radial variantni elektr ta’minoti hisobi....................................................... 6 bet

    2. Yopiq sxemali variantning elektr ta’minoti hisobi...................................... 23 bet

    3. Texnik - iqtisodiy hisob.............................................................................. 29 bet

    4. Yopiq tarmoqlar holatlarini hisoblash........................................................ 40 bet

    5. Kurs loyihasidan topshiriq variantlari.................................................. 47 bet

    6. Foydalanilgan adabiyotlar ro’yxati............................................................... 58 bet

    10. Ilova................................................................................................................. 59 bet
