    DÖVRƏ QANUNLARI


    Dövrə hissəsi və tam dövrə üçün Om qanunu

    Plan


    1. Dövrə qanunları. Dövrə hissəsi və tam dövrə üçün Om qanunu

    2.Müqavimətlərin ölçülməsi

    Ədəbiyyat

    1.K.Quluzadə “Elektrotexnika, elektrik avadanlığı və sənaye elektronikası”

    Maarif -1977

    2.N.S.Axundov, M.V.Yolçuyev “Elektrotexnika və elektronika” ADPY.

    Bakı- 2001

    3.Б.А.Волынский и др. «Електротехника» Энергоиздат. Москва – 1987

    4.А.Т.Блажкина « Общая електротехника » Энергоатомиздат.

    Ленинград - 1986

    DÖVRƏ QANUNLARI


    Dövrə hissəsi və tam dövrə üçün Om qanunu

    Qapalı dövrəni xarakterizə edən cərəyan,e.h.q. (gərginlik), müqavimət (keçiricilik) qanunu Om qanunudur.

    Qapalı dövrənin A və B nöqtələri arasındakı potensiallar fərqinin

    (gərginliyinin) həmin hissənin müqavimətinə nisbəti o hissədən

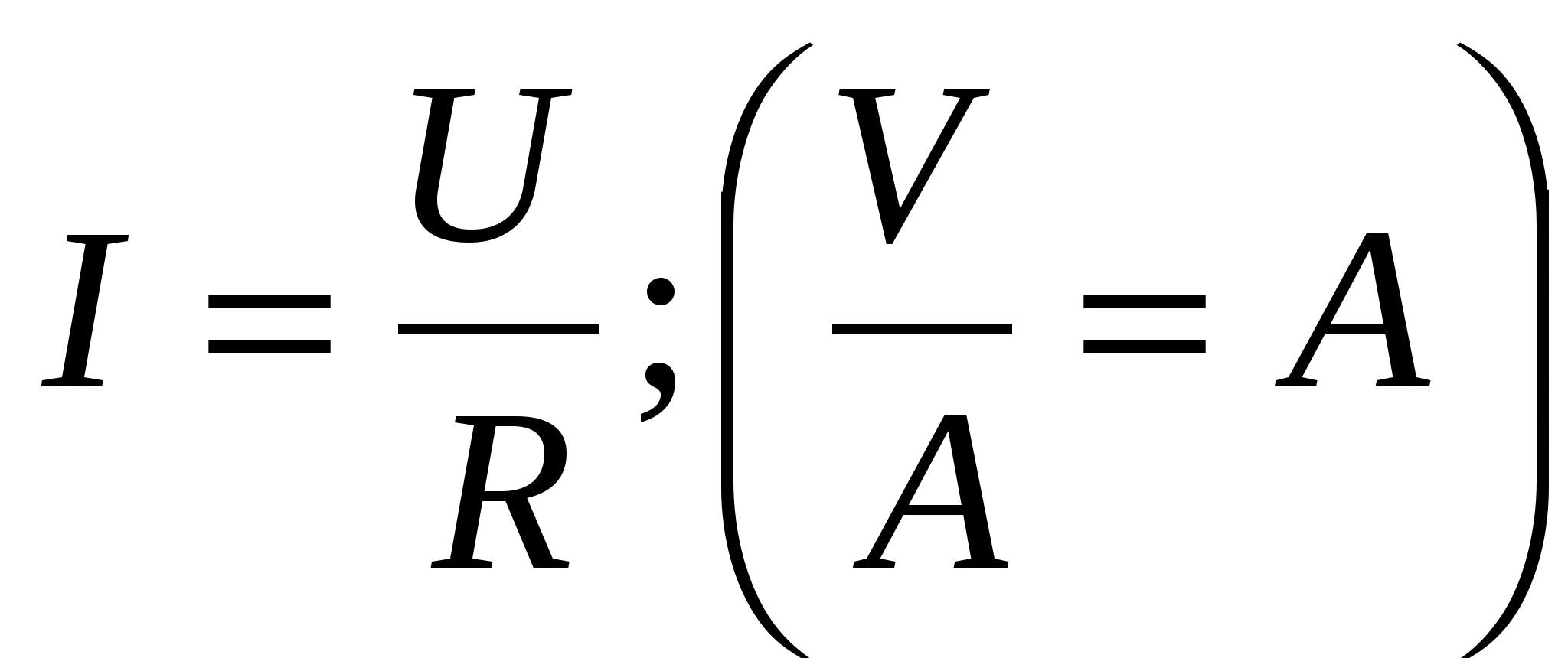

    keçən cərəyanın qiymətinə bərabərdir. Bu dövrə hissəsi üçün Om

    qanunudur.

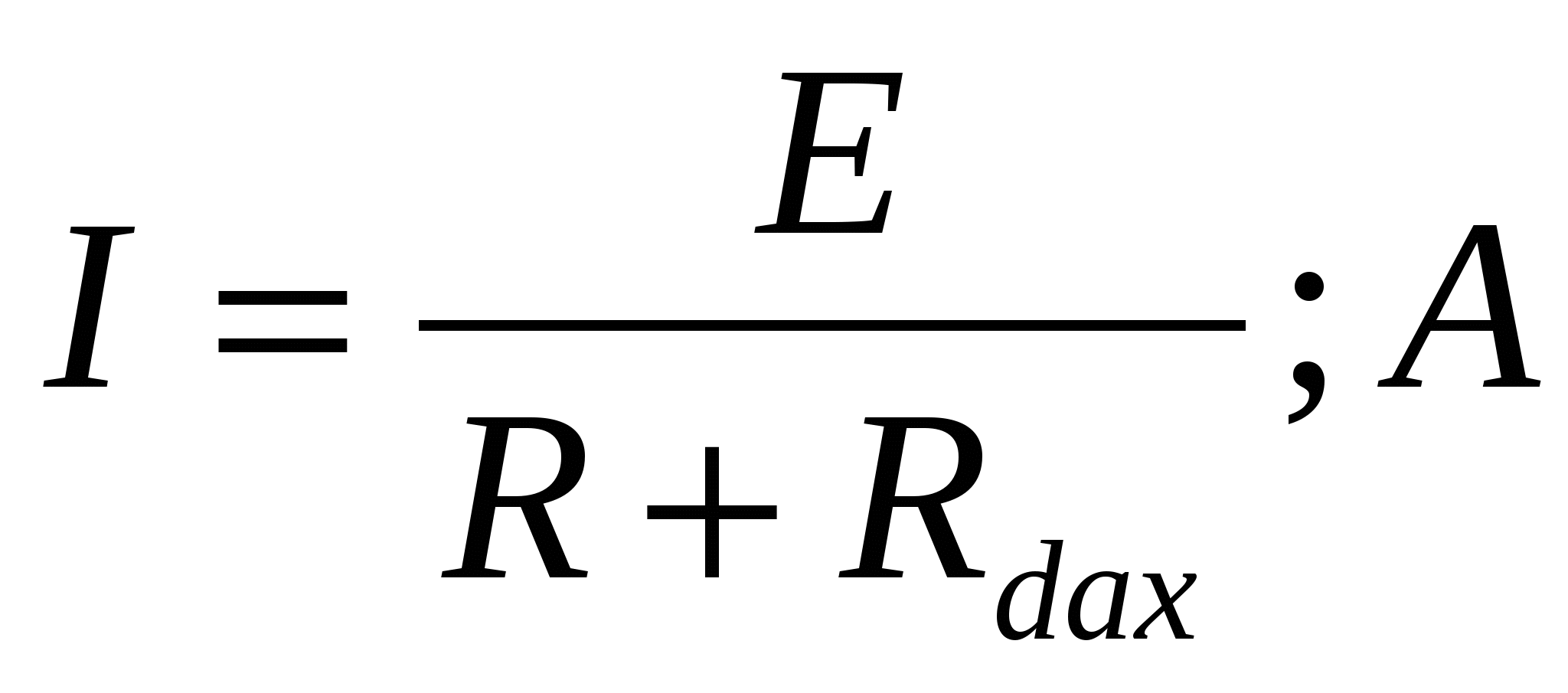

    Tam dövrə hissəsi üçün Om qanununda isə deyilir: dövrədən keçən cərəyan mənbəyin e.h.q. ilə düz dövrənin tam müqaviməti ilə tərs mütənasibdir.

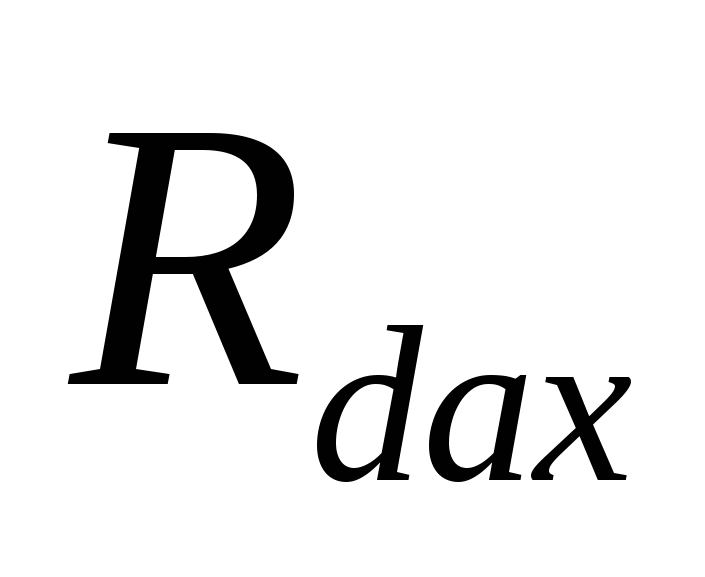

    - mənbəyin daxili müqatidir.

    Müqavimətlərin ölçülməsi

    Elektrik dövrələrində müqavimətlərin ölçülməsinin ən sadə üsulu ampermetrlə və voltmetrlə ölçmə üsuludur. Kiçik müqavimətlər sxem 1 ilə, orta və böyük müqavimətlər isə sxem 2 ilə ölçmək daha dəqiq nəticə verir.

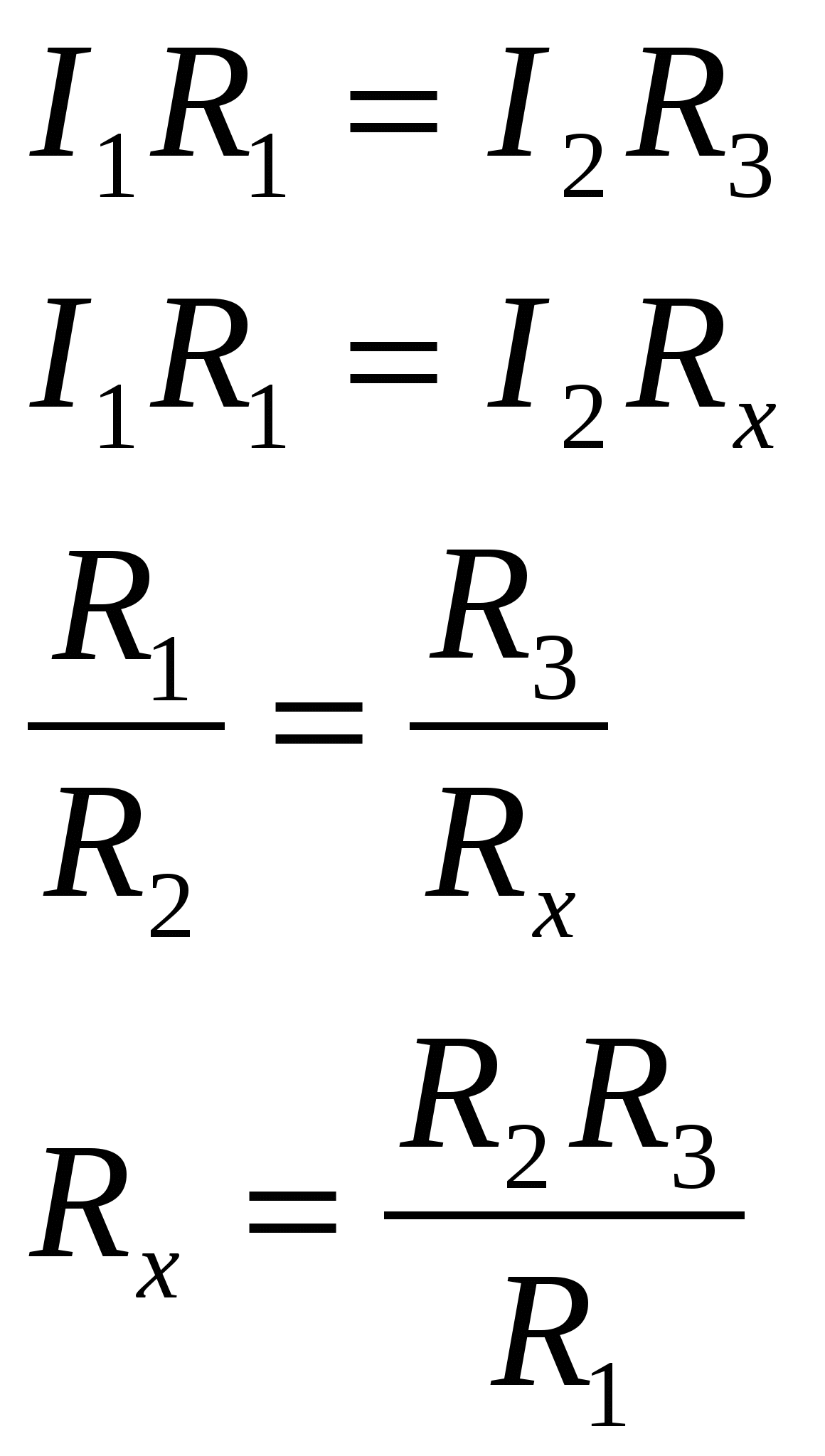

    Dövrənin müqaviməti bilavasitə Ommetrlə də ölçülə bilər.Qalvanometrin göstərişi 0 olanda.





    Kirxhofun I qanunu

    Kirxhofun I qanununa görə düyün nöqtəsindəki cərəyanların cəbri cəmi sıfıra bərabərdir.



    Kirxhofun II qanuna görə qapalı dövrədə olan mənbələrin

    e.h.q.-rinin cəbri cəmi gərginlik düşgülərinin cəbri cəminə bərabərdir.
    Kirxhofun II qanunu.

    Qapalı dövrənin qollarından keçən cərəyanlar.

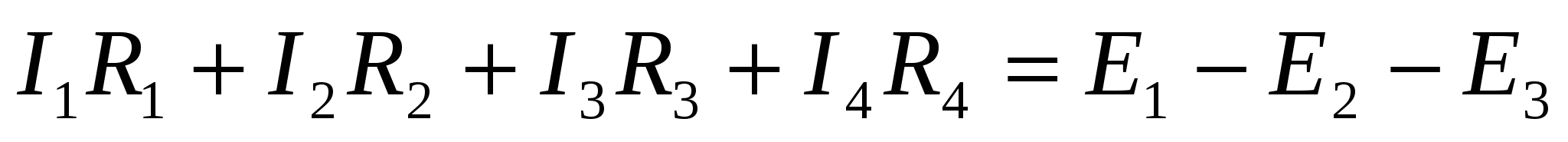

    Tərəf tərəfə toplasaq alarıq



    Yəni

    Kirxhofun qanunları metodu ilə mürəkkəb sabit cərəyan

    dövrələrinin hesabı.

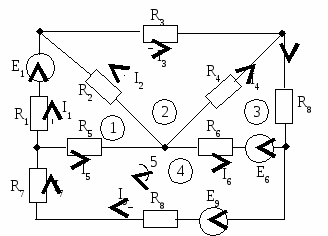

    Bu metodla dövrələrin hesabatını aparmaq üçün

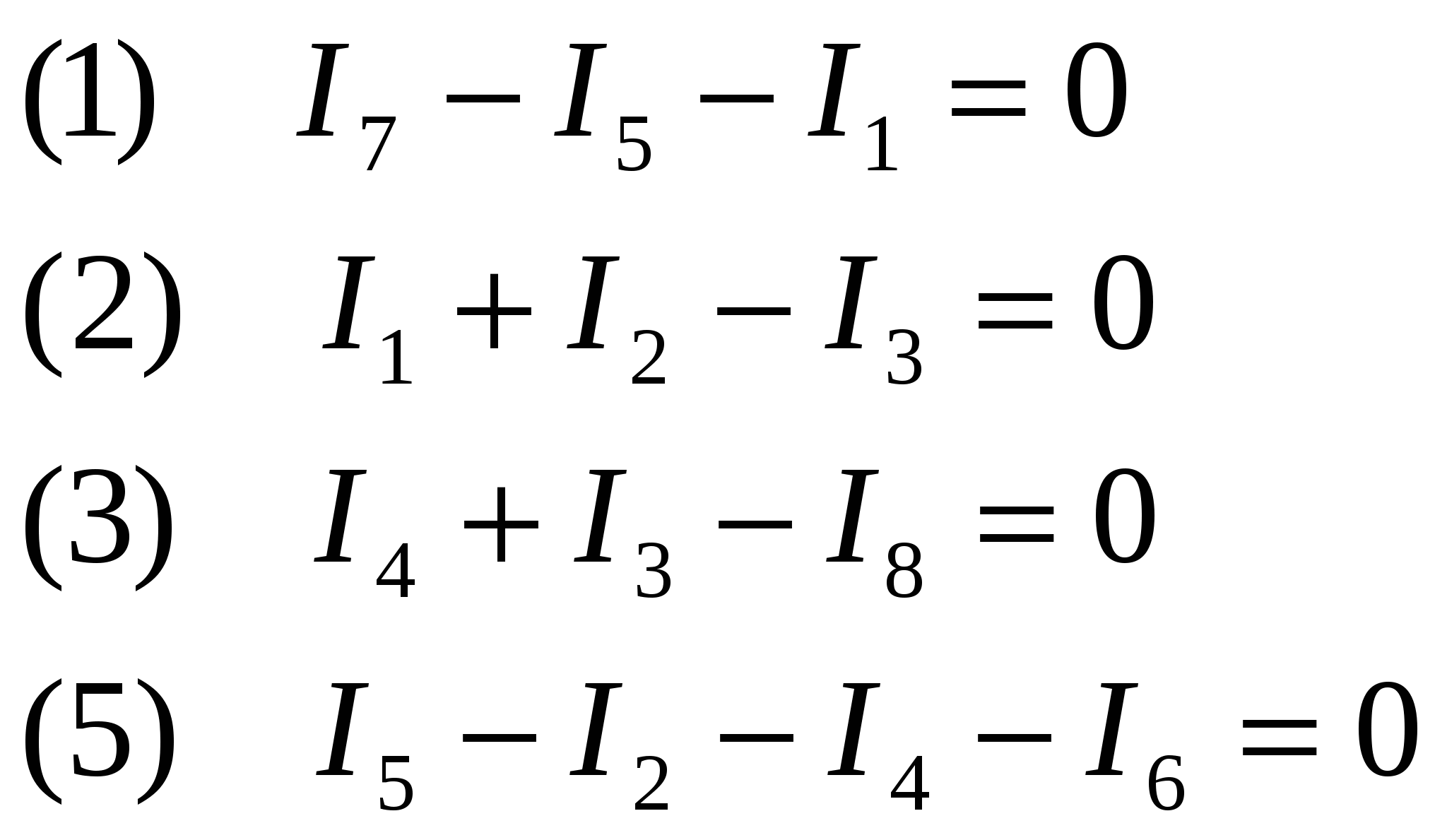

    düyün nöqtələrinin sayı (K)-dan bir əksik Kirxhofun

    birinci qanunu yazılır.Bu sxemdə 5 düyün nöqtəsi

    var. Müqavimətlər və e.h.q.-lər məlum hesab edilir.

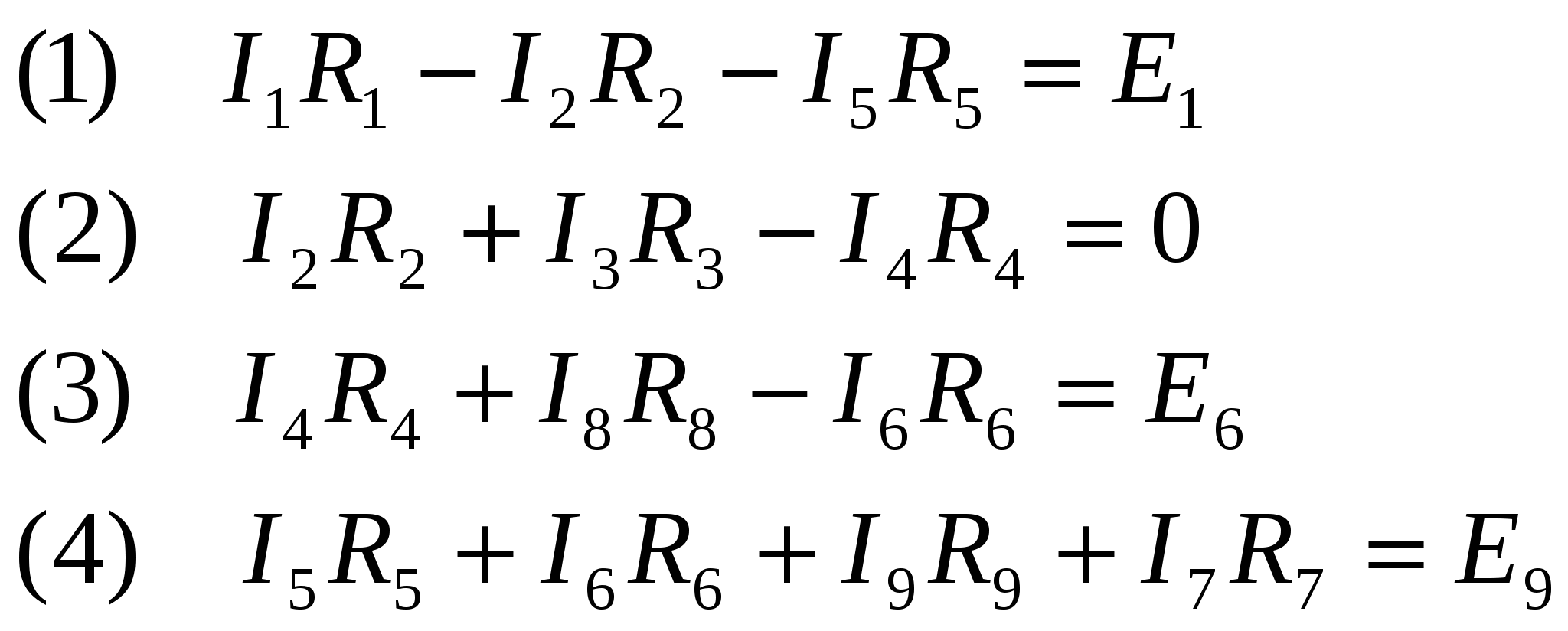

    Hər kontur üçün Kirxhofun II qanunu tədbiq edilir.



    Tənliklər birlikdə həll edilir və qollardan keçən cərəyanlar tapılır.
