    Listrik Statis Standart Kompetensi




    Download 352,55 Kb.
    bet1/4
    Sana25.03.2017
    Hajmi352,55 Kb.
    #2461
      1   2   3   4

    Listrik Statis


    Standart Kompetensi

    1. Memahami konsep kelistrikan dan penerapannya dalam kehidupan sehari-hari

    Kompetensi Dasar

      1. Mendeskripsikan muatan listrik untuk memahami gejala-gejala listrik statis serta kaitannya dalam kehidupan sehari-hari.

    Indikator

    1. Memahami definisi listrik statis

    2. Memahami definisi atom, bagian-bagian atom, muatan atom dan sifat muatan listrik

    3. Memformulasikan hukum Coulomb dalam permasalahan fisika

    4. Menjelaskan konsep induksi listrik

    5. Menjelaskan cara kerja elektroskop

    6. Menjelaskan konsep medan listrik

    LISTRIK STATIS

    • Definisi Listrik Statis

    Listrik statis mempelajari tentang muatan listrik dalam keadaan diam.

    • Atom

    Semua zat / materi disusun oleh atom-atom. Atom adalah bagian terkecil dari suatu unsur yang masih memiliki sifat unsur tersebut. Atom disusun oleh partikel subatom (tiga partikel subatom yang penting adalah proton, elekron dan neutron)

    Elektron pada suatu atom dapat berpindah ke atom lain, sedangkan proton sangat sulit untuk berpindah. Sehingga perpindahan elektron tersebut dapat mengakibatkan suatu atom kekurangan/kelebihan elektron, hal ini menyebabkan atom menjadi bermuatan listrik.

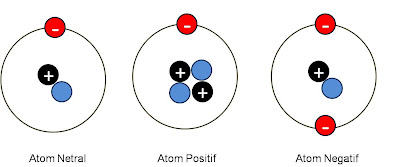

    Muatan suatu atom ditentukan oleh jumlah proton dan jumlah elektron yang dimiliki atom tersebut:


    • Atom bermuatan positif : jika jumlah proton lebih banyak daripada jumlah elektron

    • Atom bermuatan negatif : jumlah proton lebih kecil daripada jumlah elektron

    • Atom tidak bermuatan listrik (netral) : jika jumlah proton = jumlah elektron

    Suatu benda akan bermuatan listrik positif jika kekurangan elektron, sebaliknya suatu benda akan bermuatan listrik negatif jika kelebihan elektron.

    Menggosok suatu benda dengan benda lain dapat memberi muatan listrik. Contoh:


    Bahan-bahan

    Hasil

    Proses

    Plastik – kain wol

    Plastik(–), kain wol (+)

    Elektron dari kain wol berpindah ke plastik

    Sisir – rambut manusia

    Sisir (–), rambut manusia (+)

    Elektron dari rambut berpindah ke sisir

    Kaca – kain sutera

    Kaca (+), kain sutera (–)

    Elektron dari kaca

    berpindah ke kain sutera

    • Sifat Muatan Listrik

    • Dua muatan yang sejenis apabila didekatkan maka akan tolak menolak

    • Dua muatan yang tidak sejenis apabila didekatkan maka akan tarik menari



    Contoh Soal

    1. Benda bermuatan listrik positif bila.....

    1. Kekurangan elektron

    2. Jumlah proton sama dengan jumlah neutron

    3. Jumlah proton sama dengan jumlah elektron

    4. Kelebihan elektron

    1. Sebatang politen digosok dengan sehelai kain lap. Batang politen menjadi bermuatan negatif. Apa yang terjadi dengan batang dan kain lap hingga menyebabkan ini terjadi....(Ujian O Level Singapura Tahun 2001)

    Politen kain

    1. Memperoleh elektron memperoleh proton

    2. Memperoleh elektron kehilangan elektron

    3. Kehilangan proton memperoleh proton

    4. Kehilangan proton kehilangan elektron

    1. Perhatikan pernyataan berikut.

    1. Muatan listrik yang sejenis saling menolak

    2. Benda bermuatan positif jika jumlah elektron lebih banyak daripada jumlah proton

    3. Muatan listrik yang tidak sejenis tarik menarik

    4. Benda bermuatan negatif jika jumlah proton lebih banyak daripada jumlah elektron

    Sifat-sifat dari muatan listrik yang benar sesuai pernyataan nomor.... (UAN 2002)

    1. 1 dan 2 c. 2 dan 3

    2. 1 dan 3 d. 2 dan 4

    Kaji Soal

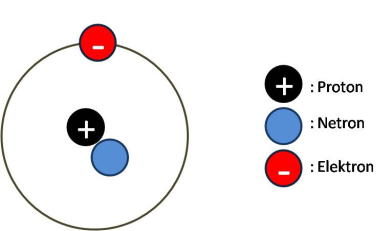

    1. Model atom di samping terdiri atas … .model atom

      1. 2 elektron, 2 proton, 1 neutron

      2. 2 elektron, 2 neutron, 1 proton

      3. 2 neutron, 2 proton, 1 elektron

      4. 2 elektron, 2 proton, 2 neutron

    2. Perhatikan pernyataan berikut!

    1. Muatan listrik yang sejenis saling tolak- menolak

    2. Benda bermuatan listrik positif jika jumlah elektron lebih banyak daripada jumlah proton

    3. Muatan listrik yang tidak sejenis tarik-menarik

    4. Benda bermuatan listrik negatif jika jumlah proton lebih banyak daripada jumlah elektron

    Sifat-sifat dari muatan listrik yang bena sesuai pernyataan adalah nomor .......(UAN’02)

      1. 1 dan 2 c. 2 dan 3

      2. 1 dan 3 d. 2 dan 4

    1. Muatan negatif A menolak B dan menarik C, maka…

    1. Muatan B negatif dan C netral

    2. Muatan B negatif dan C positif

    3. Muatan B negatif dan C negatif

    4. Muatan B positif dan C positif

    Pernyataan yang mungkin benar sesuai nomor....

    1. 1 dan 2 c. 2 dan 3

    2. 1 dan 3 d. 2 dan 4

    1. Jika mistar plastik digosok dengan rambut yang kering kemudian didekatkan pada sobekan kertas kecil-kecil, maka kertas akan menempel pada mistar. Ini menunjukkan bahwa mistar plastik bermuatan listrik .... (UN Fisika SMP 2009)

    1. positif, karena elektron dari rambut mengalir ke plastik

    2. positif, karena elektron dari plastik mengalir ke rambut

    3. negatif, karena elektron dari rambut mengalir ke plastik

    4. negatif, karena elektron dari plastik mengalir ke rambut

    1. Bagian atom yang bermuatan listrik positif adalah....

    1. Elektron c. Inti

    2. Proton d. Neutron

    1. Sebuah atom dikatakan netral jika jumlah....

    1. Proton lebih banyak daripada neutron

    2. Proton lebih sedikit daripada neutron

    3. Proton dan elektron sama

    4. Proton lebih banyak daripada elektron

    1. Sebuah benda akan bermuatan listrik jika....

    1. Dipanaskan c. Didekatkan dengan benda lain

    2. Diajuhkan dari benda lain d. Digosok-gosok pada benda lain

    1. Muatan listrik yang sejenis jika didekatkan akan....

    1. Saling meniadakan c. Saling menguatkan

    2. Tarik menarik d. Tolak menolak

    1. Perhatikan pernyataan-pernyataan berikut.

    1. Benda bermuatan positif jika jumlah proton lebih banyak daripada elektron

    2. Dua buah muatan yang tidak sejenis jika didekatkan akan tarik menarik

    3. Dua buah muatan yang sejenis jika didekatkan akan tolak menolak

    4. Benda bermuatan positif jika jumlah neutron lebih banyak dari pada elektron

    Pernyataan di atas yang benar adalah....

    1. 1, 2, 3 c. 2, 3, 4

    2. 1, 2, 4 d. 1, 3, 4

    1. Jika batang mika digosok dengan kain wol maka kain wol akan bermuatan...

    1. Positif karena melepas elektron c. Positif karena menangkap elektron

    2. Negatif karena menangkap elektron d. negatif karena melepas elektron

    1. Jika terdapat empat buah muatan yaitu A, B, C, dan D. jika A dan B tarik menarik, A dan C tolak menolak, serta B dan D tarik menarik. Jika A bermuatan positif maka .....

    1. B bermuatan negatif, C bermuatan positif, dan D bermuatan positif

    2. B bermuatan negatif, C bermuatan positif, dan D bermuatan negatif

    3. B bermuatan positif, C bermuatan negatif, dan D bermuatan positif

    4. B bermuatan positif, C bermuatan positif, dan D bermuatan negatif

    1. Batang kaca yang di gosok dengan kain sutera dapat menarik sobekan kertas kecil kecil karena?

    1. Sobekan kertas kecil kecil mempunyai muatan yang berlawanan dengan muatan batang kaca.

    2. Sobekan kertas kecil mempunyai muatan yang sama dengan muatan batang kaca

    3. Batang kaca yang semula netral menjadi bermuatan negatif setelah digosok dengan kain sutra

    4. Batang kaca yang semula netral menjadi bermuatan positif setelah digosok dengan kain sutra

    1. Benda A menarik benda B. Benda B menolak benda C. Benda C menolak benda D. Jika benda D bermuatan negatif, maka dapat disimpulkan bahwa:

    1. Benda A bermuatan positif

    2. Benda B bermuatan positif

    3. Benda C bermuatan negatif

    Pernyataan yang benar adalah …

    1. (1) dan (2)    c. (1) dan (3)

    2. (2) dan (3) d. Hanya (3)

    1. Mistar plastic yang tadinya netral, setelah digosok-gosok dengan kain wol akan berubah menjadi bermuatan negatif. Hal itu disebabkan …

    1. Proton-proton dari mistar plastik berpindah ke kain wol

    2. Elektron-elektron dari mistar plastic berpindah ke kain wol

    3. Elektron-elektron dari kain wol berpindah ke mistar plastic

    4. Kain wol merupakan benda bermuatan negatif

    1. Muatan positif di dalam sebuah atom …

    1. Terbentang sama rata di seluruh volumenya

    2. Berpusat di intinya

    3. Berupa electron-elektron yang mengitari intinya

    4. Dapat ditarik oleh partikel bermuatan positif lainnya

    1. Sebuah atom dikatakan netral (tidak bermuatan) jika …

    1. Intinya bermuatan positif

    2. Elektronnya bermuatan negative

    3. Inti dan electron-elektron yang mengelilinginya tidak bermuatan

    4. Muatan yang terkandung dalam inti sama dengan jumlah muatan electron-elektronnya

    1. Sebuah atom netral jika menangkap electron bebas akan …

    1. tetap netral, asalkan muatan intinya tetap

    2. elektronnya bermuatan negative

    3. inti dan electron-elektron yang mengelilinginya tidak bermuatan

    4. muatan yang terkandung dalam inti sama dengan jumlah muatan electron-elektronnya

    1. Batang kaca yang tadinya netral, setelah digosok-gosok dengan kain sutra akan berubah menjadi bermuatan positif. Hal itu disebabkan …

    1. proton-proton dari batang kaca berpindah ke kain sutra

    2. electron-elektron dari batang kaca berpindah ke kain sutra

    3. electron-elektron dari kain sutra berpindah ke batang kaca

    4. kain sutra merupakan benda bermuatan positif

    1. Dua penggaris plastik yang telah digosok dengan kain wol, kemudian didekatkan maka kedua penggaris plastik tersebut akan.....

    1. Salin menempel c. Tarik menarik

    2. Saling meniadakan d. Tolak menolak

    1. Sifat muatan listrik yang benar adalah …

    1. Muatan-muatan listrik yang sejenis akan tarik-menarik

    2. Muatan-muatan listrik yang tak sama besar akan tolak-menolak

    3. Muatan-muatan listrik yang sama besar akan tolak-menolak

    4. Muatan-muatan listrik yang tak sejenis akan tarik-menarik




    • Hukum Coulomb

    “Besarnya gaya tarik menarik atau tolak menolak antara dua benda bermuatan listrik adalah berbanding lurus (sebanding) dengan besar muatan masing-masing benda dan berbanding terbalik dengan kuadrat jarak antara kedua benda tersebut”

    Secara matematis:

    Keterangan:

    F = gaya tarik menarik/tolak menolak (Newton)

    K = konstanta (9 x 109 Nm2/C2)

    Q1, Q2 = muatan listrik (C)

    r = jarak antara dua muatan (m)

    Contoh Soal


    1. Dua benda masing-masing bermuatan listrik Q1 = 3 x 10-9 C dan Q1 = 6 x 10-9 C, yang dipisahkan sejauh 0,3 m. Tentukan besar gaya antara kedua benda itu! (k = 9 x 109 Nm2/C2)

    2. Dua muatan titik yang terpisah yang terpisah 1 meter saling tolak dengan gaya 9 N. Berapakah gaya tolak tersebut ketika kedua muatan terpisah 3 meter?

    1. 1 N c. 27 N

    2. 3 N d. 81 N

    1. Gaya tarik listrik antara dua muatan titik adalah F. Muatan pada salah satu benda dijadikan empat kalinya, dan muatan pada benda lainnya dijadikan dua kalinya. Gaya tarik listrik antara benda-benda sekarang menjadi....

    1. 8F c. 2F

    2. 4F d. F

    Kaji Soal

    1. Dua benda bermuatan masing-masing 30 C dan 15 C. Jarak kedua muatan itu 15 cm. Besarnya gaya listrik yang terjadi ... .

      1. 1,8 x 102 N c. 1,8 x 10-5 N

      2. 1,8 x 100 N d. 1,8 x 10-9 N

    2. Salah satu faktor yang mempengaruhi besarnya gaya Coulomb adalah ….

      1. jarak kedua muatan c. jenis kedua muatan

      2. arah kedua muatan d. bentuk kedua muatan




    1. Benda A bermuatan positif dan benda B bermuatan negatif. Kedua benda tersebut berinteraksi saling menarik dengan gaya sebesar F. Agar gaya interaksi kedua benda menjadi 4 F maka jarak kedua benda harus …

    1. Diperbesar menjadi 4 kali jarak semula

    2. Diperbesar menjadi 2 kali jarak semula

    3. Diperpendek menjadi ½ kali semula

    4. Diperpendek menjadi ¼ kali semula




    1. Dua benda bermuatan listrik masing-masing +10 C dan + 20 C berjarak 0,2 meter di udara (k = 9x109 Nm2/C2). Berapa gaya tolak menolak antara kedua muatan tersebut?



    • Induksi Listrik

    Induksi listrik adalah peristiwa pemisahan muatan pada suatu benda karena pada benda tersebut didekati (tanpa menyentuh) benda lain yang bermuatan listrik.

    Contoh :http://3.bp.blogspot.com/-2wniy3iqnvy/t_qls_1rthi/aaaaaaaaad8/kx53d49u8hu/s200/listrikstatis8.jpg

    Benda netral didekati benda bermuatan negatif, maka muatan-muatan negatif benda netral tertolak menjauh, sedangkan muatan-muatan positif mendekati benda yang menginduksi.

    http://4.bp.blogspot.com/-fcxanhvd_mc/t_qlx_yqysi/aaaaaaaaaee/rlpkqiexjxs/s200/listrikstatis9.jpg

    Benda netral didekati benda bermuatan positif, maka muatan-muatan positif benda netral tertolak menjauh, sedangkan muatan-muatan negatif mendekati benda yang menginduksi.

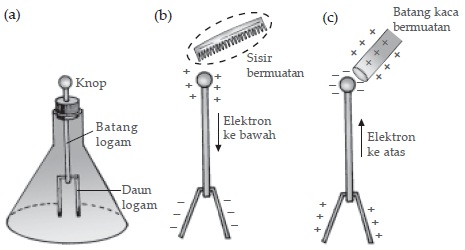

    • Elektroskop

    Elektroskop adalah alat yang dapat digunakan untuk mengetahui ada tidaknya muatan listrik pada suatu benda. Elektroskop bekerja berdasarkan prinsip induksi listrik.

    Cara kerja elektroskop:



    1. Jika benda bermuatan negatif (sisir) didekatkan tanpa menyentuh pada sebuah elektroskop netral, elektron-elektron pada kepala elektroskop ditolak oleh elektron-elektron sisir menjauhi kepala elektroskop menuju ke bagian bawah elektroskop (daun logam), di bagian kepala elektroskop itu berkumpul muatan positif dan di bagian daunnya berkumpul muatan negatif. Ini menyebabkan daun elektroskop akan mengembang.

    2. Jika benda bermuatan positif (batang kaca) didekatkan tanpa menyentuh pada sebuah elektroskop netral maka di bagian kepala elektroskop itu berkumpul muatan negatif dan di bagian daunnya berkumpul muatan positif. Ini menyebabkan daun elektroskop akan mengembang.

    Contoh Soal

    1. Elektroskop adalah....

    1. Alat untuk mengukur arus listrik

    2. Alat untuk mendeteksi adanya muatan listrik pada suatu benda

    3. Alat untuk memindahkan muatan listrik dari suatu benda ke benda lainnya

    4. Alat untuk mengukur beda potensial listrik

    1. Induksi listrik dapat diartikan sebagai..

    1. Pemberian muatan listrik

    2. Pemisahan muatan pada sebuah benda karena didekati oleh benda lain yang bermuatan

    3. Penambahan muatan listrik

    4. Pengurangan muatan listrik

    Kaji Soal

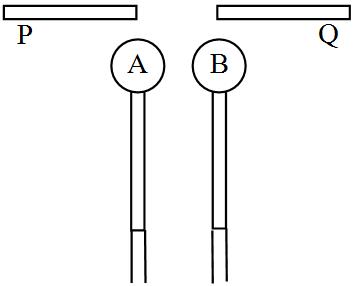

    1. Perhatikan gambar elektroskop di samping ini!elektroskop ab

    Jika kepala elektroskop A dan B netral didekati benda P yang bermutan positif dan benda Q yang bermuatan negatif, maka menyebabkan foil/daun ... .

      1. kedua elektroskop A dan B menutup

      2. elektroskop A menutup, elektroskop B membuka

      3. elektroskop A membuka, elektroskop B menutup

      4. kedua elektroskop A dan B membuka



    1. Gambar di bawah ini yang menunjukkan kedudukan daun elektroskop yang diberi muatan listrik secara induksi adalah ... .

      1. b. c. d. elektroskop-3elektroskop-4elektroskop-2elektroskop-1



    1. Jika elektroskop dalam keadaan netral didekati benda yang bermuatan negatif, daun elektroskop akan...

      1. Membuka, karena kedua daun bermuatan positif

      2. Membuka, karena kedua daun bermuatan negatif

      3. Menutup, karena kedua daun bermuatan positif

      4. Menutup, karena kedua daun bermuatan negatif

    2. Sebatang kaca bermuatan positif didekatkan kepala elektroskop yang bermuatan negatif. Pada elektroskop terjadi......

      1. daun elektroskop bertambah mekar

      2. daun elektroskop menguncup

      3. dinding elektroskop bermuatan positif

      4. bunga api terbentuk antara batang kaca dengan kepala elektroskop

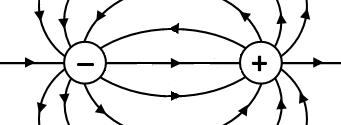

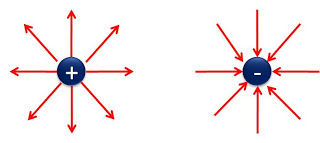

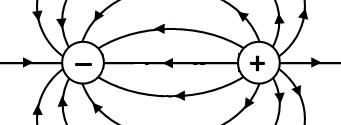

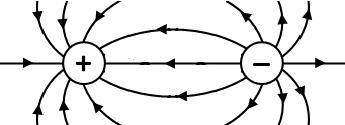

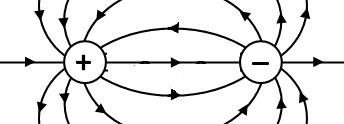

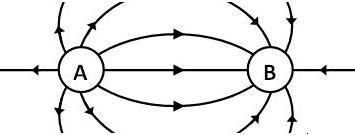

    • Medan Listrikhttp://3.bp.blogspot.com/-jkq87jkjxim/t_qlbq8vnui/aaaaaaaaadk/srucmopdnce/s320/listrikstatis11.jpg

    Medan listrik adalah daerah di sekitar benda  bermuatan listrik yang masih dipengaruhi oleh gaya listrik. Medan listrik digambarkan dengan garis-garis gaya listrik yang arahnya dari kutub positif ke kutub negatif. Semakin rapat garis gaya listrik semakin kuat medan listriknya.

    Untuk menghitung kuat medan listrik digunakan persamaan :



    Keterangan



    E    = Kuat medan listrik (N/C)

    F    = Gaya coulomb (N)

    Q    = muatan listrik (C)
    Contoh Soal

    1. Besarnya gaya coulomb di antara dua buah benda adalah 24 x 10-7 N. besar medan listrik pada salah satu muatan oleh muatan lain yg besarnya 6 x 10-2 C adalah.....

    2. Sebuah titik dekat muatan 8 C memiliki kuat medan listrik 500 N/C. Gaya Coulomb yang ada pada titik tersebut adalah?....

    Kaji Soal

          1. Lukisan garis gaya medan listrik yang benar dari dua buah benda bermuatan listrik ditunjukkan pada gambar ... .

      1. c. ggml-4ggml-3




      1. d. ggml-6ggml-5


    1. Daerah dimana ada pengaruh gaya listrik disebut ... .

      1. daya listrik c. Gaya gerak listrik

      2. potensial listrik d. medan listrik




    1. Garis gaya medan listrik dilukiskan seperti gambar di bawah ini. Dalam hal ini muatan ... .

      1. A positif, B negatifggml-2

      2. A negatif, B positif

      3. A negatif, B negatif

      4. A positif, B positif



    1. Sebuah bola dengan muatan sebesar –6 x 10–7 C diletakkan di dalam medan listrik sebesar 1,2 x 106 N/C. Berapakah besarnya gaya yang dialami bola akibat medan listrik ini?



    1. Suatu daerah di dekat muatan 50 C mengalami gaya tarikan 205 N. Sehingga besarnya medan listrik di daerah tersebut ......

      1. 0,24 N/C c.1.025 N/C

      2. 4,10 N/C d. 10.250 N/C



    1. Titik di daerah dekat muatan 50 C memiliki kuat medan listrik 15 N/C. Gaya yang berpengaruh pada titik tersebut sebesar.....

      1. 750 N c. 3,3 N

      2. 75 N d. 0,3 N

    | Fisika SMP IX (1)/SMPTCI/BY Triyanti Mandasari


    Download 352,55 Kb.
      1   2   3   4




    Download 352,55 Kb.
    Bosh sahifa
    Aloqalar
        Bosh sahifa
    Dərs
    Mühazirə
    Qaydalar
    Referat
    Xülasə
    Yazı


    Listrik Statis Standart Kompetensi

    Download 352,55 Kb.
