    SEMINARSKI RAD



    DIGITALNI INSTRUMENTI ZA ELEKTRIČNA MJERENJA
    VAHID MUJIĆ

    SADRŽAJ

    Sadržaj ............................................................................................................................... 1

    1. Uvod ............................................................................................................................. 2

    2. Analogno digitalna pretvorba signala............................................................................. 3

    3. Digitalni mjerni instrumenti.......................................................................................... 5

    3.1.Univerzalni digitalni mjerni instrument................................................................... 6

    3.1.1. Mjerenje struje pomoću univerzalnog mjernog instrumenta ......................... 7

    3.1.2. Mjerenje napona pomoću univerzalnog mjernog instrumenta........................8

    3.1.3. Mjerenje otpora pomoću univerzalnog mjernog instrumenta........................ 8

    3.1.4. Mjerenje snage istosmjerne struje ................................................................. 8

    3.2. Osciloskop .............................................................................................................. 9

    4. Zaključak....................................................................................................................... 13

    5. Literatura ...................................................................................................................... 13

    ______________________________________1___________________________________




    1. UVOD

    Izučavanje pojmova o fizikalnoj veličini i njenom mjerenju spada u osnovne predmete naučnog istraživanja. Teoretska istraživanja na ovom planu provode se u okviru različitih naučnih i tehničkih disciplina: filozofije, fizike, matematike, elektrotehnike, mjerne tehnike idt. U tom kontekstu nauka o mjerenju zauzima posebno mjesto u sistemu savremenih nauka i

    tehnika. Značaj mjerenja kao praktične tehničke djelatnosti od prvenstvene je važnosti kako u svakodnevnom životu tako i u svim područjima privrede i nauke. Kuda god krenemo susrećemo se sa mjerenjem.


    • Mjerenje je skup eksperimentalnih postupaka koji imaju za cilj određivanje jedne veli

    • ine.

    • Mjerenje je proces poređenja vrijednosti nepoznate veli

    • ine sa veli

    • inom koja je uzeta za jedinicu mjere.

    Osnovna podjela mjernih instrumenata u elektrotehnici:

    ∙ analogne

    ∙ digitalne

    Ovdje ćemo se bazirati na digitalne mjerne intrumente za električna mjerenja. Između ostalog objasniti ćemo princip rada univerzalnog digitalnog mjernog instrumenta i osciloskopa.

     KLJUČNE RIJEČI:

    Digitalni univerzalni mjerni instrument, mjerenje struje-napona-otpora-snage, osciloskop.

    ______________________________________2__________________________________

    2. ANALOGNO DITIGALNA PRETVORBA SIGNALA

    Rezultat svakog koraka pretvorbe je digitalni signal određen binarnim brojem.



    • Binarni broj je određen zahtijevanom rezolucijom pretvornika (izražena u broju bita). Najveći broj pretvorbi analognog signala u jedinici vremena (sekunda) naziva se: brzina pretvorbe ili frekvencija uzorkovanja (jednostavno izražena u hercima).

    • Dakle, u najjednostavnijem primjeru se kvantizirana vrijednost mjerenog signala izražava binarnim brojem. Svaki se stepen kvantizacije tada može predstaviti jednim binarnim brojem u binarno kodiranom decimalnom sustavu (BCD).

    Činjenica da kvant ipak nema dovoljno malu vrijednost, stvara mogućnost pogreške u odmjeravanju iznosa signala: pogrešku kvantizacije.

    Ipak, pilla tolasi - ingichka, pishiq, yaltiroq, tovlanib turadigan tola; ipak qurtining ipak ajratuvchi ikkita bezidan chiquvchi suyuqlikdan hosil boʻladigan tabiiy toʻqimachilik xom ashyosi. Ipak - ipak qurti pillasini oʻrab turgan uzunasiga bir-biriga yopishmagan, seritsin (ipak yelimi) bilan qoplangan va yelimlangan ikki toladan iborat.

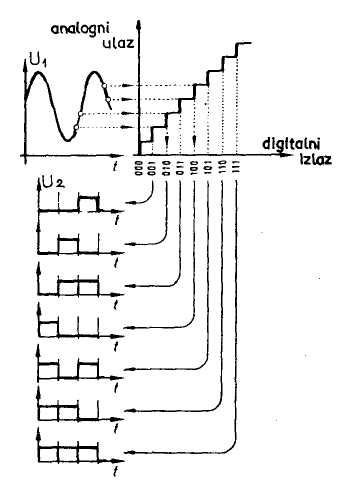

    Slika 1. Analogno digitalna pretvorba [9]

    __________________________________3________________________________________

    Vidimo da je uz kvantizaciju na prethodnoj slici, moguće ustanoviti samo određene vrijednosti analognog signala (0,5; 1,5; 2,5;...6,5).



    • Međuvrijednosti se ne mogu iskazati, odnosno svakoj analognoj vrijednosti koja npr. leži između ± 0,5 pridijeljena je ista digitalna vrijednost: 001.

    • Pogreška kvantizacije se izražava pomoću širine koraka kvantizacije (Q).

    • Digitalni sustav, od same pretvorbe analognog signala do prikazivanja ili predaje kodiranih vrijednosti, ima osobitu tehniku obrade mjerene veličine.

    • Pri projektiranju digitalnih sustava općenito, pa tako i digitalnih mjernih instrumenata, izbor načina kodiranja mjerenog signala jedan je od osnovnih problema,

    • Danas se digitalni sustavi uglavnom temelje na binarnom brojevnom sustavu s osnovicom. Takav sustav je jednostavan za tehničku realizaciju, i znatno ekonomičniji od drugih.

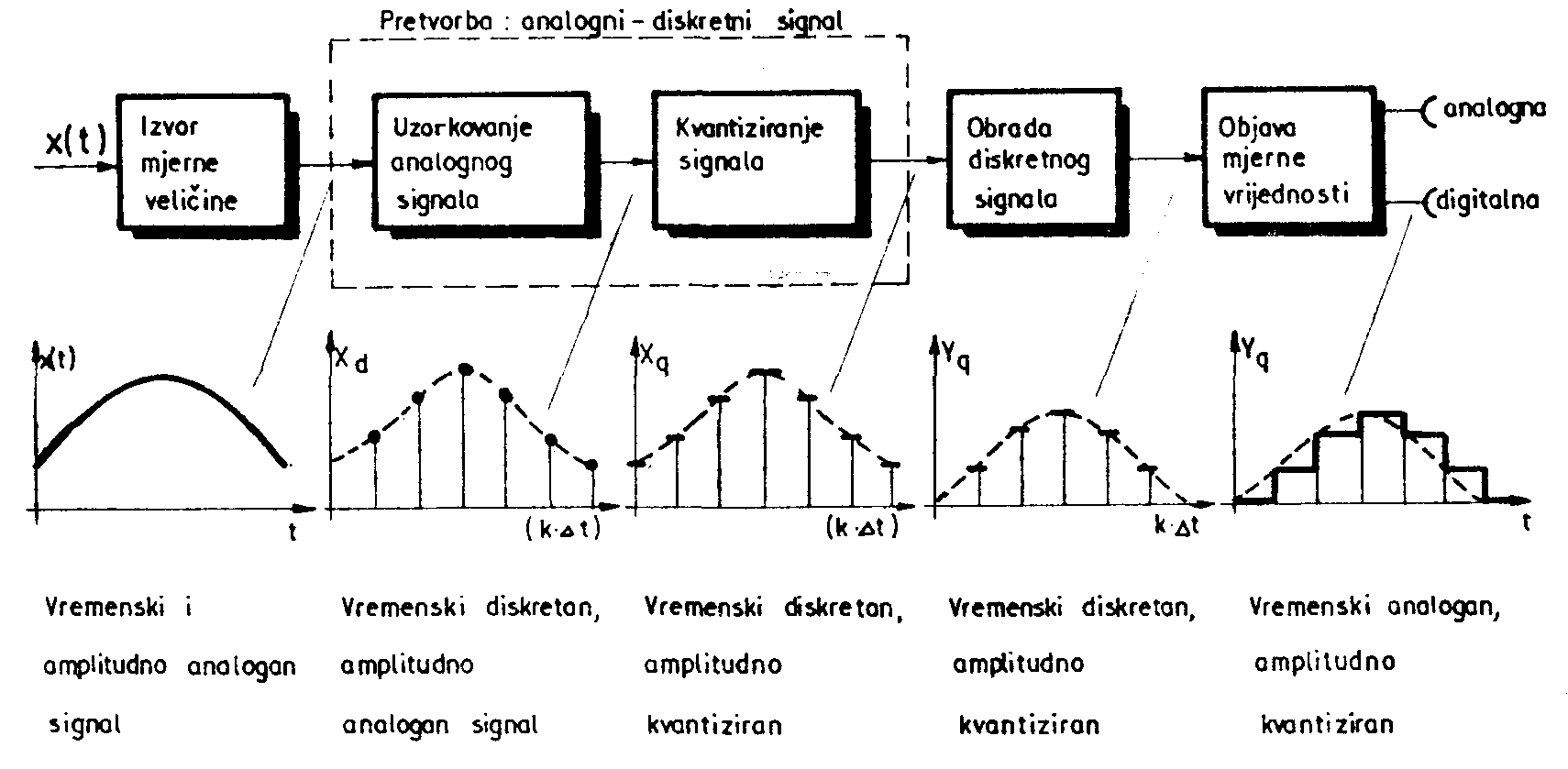

    Slika 2. Tok mjerene veličine u digitalnom mjernom sustavu [9]

    _______________________________________4___________________________________

    3. DIGITALNI MJERNI INSTRUMENTI

    Kod digitalnih mjernih instrumenata očitavanje mjerene veličine je mnogo lakše i tačnije nego kod analognih intrumenata.

    Vrijednost se direktno očita na LCD pokazniku, dakle nema dvojbe oko izbora ljestvice,

    određivanja konstante instrumenta i množenja sa njom i nema subjektivnih grešaka pri

    očitavanju broja podioka kao sto je slučaj kod analognih mjernih instrumenata.

    OSNOVNE KARAKTERISTIKE:

    -Digitalni (cifarski ) prikaz

    -Prikazivanje iz konačnog skupa vrijednosti (diskretne vrijednosti)

    -Prikazivanje vremenski diskretno

    -Minimalna greška jednaka polovini minimalne promjene najniže cifre

    ELEMENTI DIGITALNOG MJERNOG INSTRUMENTA:

    - Senzorsko i prilagodno kolo (mjerenu veličinu pretvara u naponski signal i prilagođava opseg napona A/D konvertoru)

    - NF filter (ogranicava spektar ulaznog signala, granična učestanost filtra po Nikvistovom kriterijumu mora biti manja od polovine učestanosti odmjeravanja)

    - Analogno digitalni konvertor

    - Digitalni pokazni sistem

    _______________________________________5___________________________________



    3.1. UNIVERZALNI DIGITALNI MJERNI INSTRUMENT (multimetar)

    Za servisiranje raznih električnih uređaja u kućanstvu, u radionici, ili za održavanje

    električnih strojeva u proizvodnim pogonima potrebno je mjeriti struje, napone i otpore. Pošto

    je nepraktično nositi više instrumenata napravljen je univerzalni mjerni instrument (naziva se

    i multimetar). On je lako prenosiv, mehanički otporan i dovoljno tačan za rad na terenu, a

    njime se mogu mjeriti istosmjerni i izmjenični naponi i struje, i električni otpor.

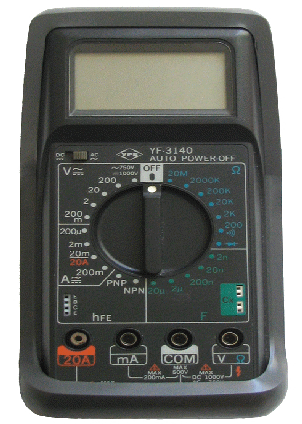

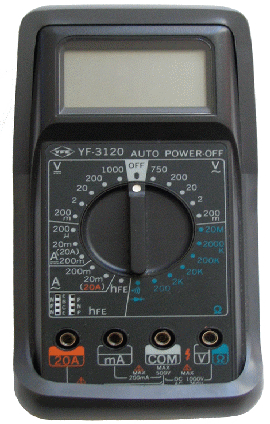

    Slika 3. Univerzalni digitalni mjerni instrumenti YF-3120 i YF-3140 [4]

    Univerzalnim mjernim instrumentima YF-3120 i YF-3140 prikazanim na slici 3. mogu se

    mjeriti naponi (istosmjerni do Umax = 1000 [V] i izmjenični do Umax = 750 [V]), struje (istosmjerne i izmjenične do Imax = 20 [A]), otpori otpornika do Rmax = 20 [MΩ], te parametar hFE bipolarnih PNP i NPN tranzistora. Osim toga, univerzalni mjerni instrument YF-3140 ima mogućnost mjerenja kapaciteta kondenzatora Cx.

    Osnovna razlika između dva prikazana digitalna univerzalna mjerna instrumenta je u tome što

    model YF-3120 ima odvojene dijelove skale za mjerenje istosmjernih i izmjeničnih veličina

    (napona i struja), dok model YF-3140 ima prekidač kojim se određuje mjere li se istosmjerne (DC) ili izmjenične (AC) veličine dok se isti dio skale koristi u oba slučaja.

    Oba prikazana modela jednako se spajaju na željeno mjerno mjesto. U donjem dijelu uređaja

    postoje četiri priključnice pored kojih piše što se pomoću njih mjeri. Gledano slijeva nadesno, prva je priključnica označena crvenom bojom i pored nje piše "20 A", pored sljedeće piše "mA", sljedeća je označena s "COM" i posljednja ima raznobojne oznake "V" i "".

    ________________________________________6__________________________________

    Prilikom spajanja univerzalnog mjernog instrumenta na mjesto mjerenja neke od električnih

    veličina, uvijek je potrebno spojiti instrument s dvije žice, od kojih jedna uvijek izlazi iz zajedničke priključnice (COM). Iz koje od preostale tri priključnice na instrumentu izlazi druga žica koja se na mjerno mjesto spaja ovisno o tome što instrumentom želimo mjeriti.



    ↑ ↑ ↑


    Priključnica za mjerenje Priključnica za mjerenje struja Priključnica za mjerenje otpora i napona

    struja većih od 20 [mA] i manjih od 20 [mA]

    manjih od 20 [A]

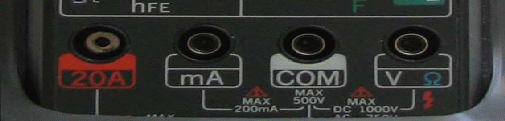

    Slika 4. Priključnice [4]


    Simbol

    Funkcija

    Opis



    DC napon

    Mjerno područje za mjerenje istosmjernih napona



    AC napon

    Mjerno područje za mjerenje izmjenicnih napona

    mV

    mili Volt

    1/1000V

    A

    Amper

    Jedinica za jačinu električne struje

    mA

    mili Amper

    1/1000A



    Ohm

    Jedinica za eektrični otpor



    dioda

    Mjerno područje za testiranje dioda



    provodljivost

    Mjerno područje za akustički test provodljivosti

    Simboli na LCD pokazniku multimetra [11]



    3.1.1. MJERENJE STRUJE POMOCU UNIVERZALNOG MJERNOG INSTRUMENTA

    Ukoliko mjerimo struju iznosa većeg od 20 [mA] i manjeg od 20 [A], tada će druga žica na

    instrument biti spojena u prvu priključnicu (20 A) (slika 4). Ukoliko je struja koju želimo mjeriti manja od 20 [mA], tada će druga žica biti spojena na drugu priključnicu (mA) (slika 4). U oba će slučaja odabrano mjerno područje morati biti dio skale za mjerenje struje (istosmjerne ili izmjenične, ovisno o tome koji oblik struje mjerimo). Na mjernom mjestu, kada mjerimo struju, univerzalni mjerni instrument mora biti serijski spojen u strujni krug.

    _____________________________________7_____________________________________



    3.1.2. MJERENJE NAPONA POMOCU UNIVERZALNOG MJERNOG INSTRUMENTA

    Ukoliko univerzalnim mjernim instrumentom mjerimo napon , tada će druga žica na

    instrument biti spojena u četvrtu priključnicu (V) (slika 4). Odabrano mjerno područje će u ovim slučajevima biti ili dio skale za mjerenje napona (istosmjernog ili izmjeničnog, ovisno o tome koji oblik napona mjerimo). Na mjernom mjestu, kada mjerimo napon, univerzalni mjerni instrument mora biti paralelno spojen u strujni krug.

    Iako je opis dan za univerzalni mjerni instrument YF-3120, i za univerzalni mjerni instrument

    YF-3140 vrijede ista pravila. Osnovna je razlika u tome što se odabir vrste napona ili struje koju mjerimo (da li se radi o istosmjernim DC ili izmjeničnim AC električnim veličinama) vrši pomoću preklopke u gornjem lijevom kutu iznad mjerne skale instrumenta.


    3.1.3. MJERENJE OTPORA POMOCU UNIVERZALNO MJERNOG INSTRUMENTA

    Ukoliko univerzalnim mjernim instrumentom mjerimo otpor, tada će druga žica na instrument biti spojena u četvrtu priključnicu (Ω) (slika 4). Odabrano mjerno područje će u ovim slučajevima biti dio skale za mjerenje otpora. Na mjernom mjestu, kada mjerimo otpor, univerzalni mjerni instrument mora biti paralelno spojen u strujni krug.

    Kada vršimo mjerenja otpora, moramo pazite da su mjerne tačke koje diramo mjernim vrhovima slobodne od prljavštine, ulja, laka ili slično, jer njihova prisutnost može da dovede do pogreške u mjerenju.

    3.1.4. MJERENJE SNAGE ISTOSMJERNE STRUJE

    Snaga istosmjerne struje mjeri se obično tako što se pomoću ampermetra mjeri struja portošača Ip, a pomoću voltmetra napon tereta Up. Snaga je proizvod oba očitanja Pp , odnosno Pp=Up Ip.

    Postoje dvije mogućnosti priključenja oba instrumenta:


    • Ampermetar se priključi ispred voltmetra. Voltmetar je u tom slučaju priključen na stezaljke potrošača

    • Ampermetar se priključi iza voltmetra, tj u tom slučaju voltmetar je priključen na stazaljke otvora napona Ug.

    ______________________________________8____________________________________



    3.2. OSCILOSKOP

    Osciloskop je uz univerzalni instrument za mjerenje napona, struje i otpornosti

    najčešće korišten mjerni instrument u elektronici. Osnovna namjena mu je prikazivanje

    vremenskih oblika periodičnih naponskih signala, ali se može koristiti i za prikazivanje

    medjusobne zavisnosti dva naponska signala (mjerenje faze i učestanosti primjenom

    Lizažuovih figura, snimanje prenosne karakteristike nelinearnih rezistivnih kola,

    snimanje krive, magnećenja feromagnetskih materijala), kao i prikazivanje aperiodičnih

    signala. Uz primjenu odgovarajućih strujnih sondi koje konvertuju strujne signale u

    naponske, moguće je prikazivanje vremenskih oblika strujnih signala. Takođe, uz

    primjenu odgovarajućih senzora koji konvertuju neelektrične fizičke veličine u električni

    napon, moguće je vrštiti posmatranja i mjerenja na neelektričnim signalima.Osciloskop je prvenstveno instrument za posmatranje signala i ne spada u najpreciznije mjerne instrumente. Ovaj elektronički mjerni uređaj služi za brži dvodimenzionalni prikaz signala. Osciloskop se najčešće koristi za prikaz vremenske ovisnosti nekog mjernog signala Y=f(t), gdje se vodoravna (X-osa) podrazumijeva kao vremenska osa. Alternativno se osciloskop može koristiti za prikaz funkcijske ovisnosti dva signala (takozvani X-Y način rada), gdje se na Y-osi osciloskopa dovodi jedan od mjernih signala, dok se na X-osu dovodi signal u čijoj funkciji želimo promatrati signal doveden na Y-osu. c:\users\vahid\desktop\druga godina\mjerenja seminarski\oscilooooskp.jpg

    Slika 5. Džepni digitalni LCD osciloskop [10]


    _______________________________________9___________________________________
    Povećanje kvaliteta i mogućnosti digitalnih komponenata i pad njihove cijene

    uzrokovali su prodor digitalne tehnologije u sve oblasti elektronike, pa i u oblast

    električnih mjerenja. Prvi digitalni osciloskopi su bili po komandama bitno različiti od

    analognih. Njihov dalji razvoj je išao u dva pravca, ka logičkim analizatorima

    namijenjenim za posmatranja signala i mjerenja u složenim digitalnim sistemima, gdje je

    od manjeg značaja precizno poznavanje trenutne vrijednosti signala i veliki opseg

    mogućih vrijednosti prikazanih signala, a od presudnog značaja je mogućnost

    posmatranja velikog broja nezavisnih signala (svakako više od dva kanala koje

    obezbjeđuju standardni osciloskopi), kao i mogućnost praćenja signala tokom dužeg

    perioda vremena. Drugi pravac je išao ka savremenim digitalnim osciloskopima, koji se

    po komandama minimalno razlikuju od analognih osciloskopa. Dodatne mogućnosti

    koje pružaju digitalni osciloskopi su prije svega mogućnost lake akvizicije i skladištenja

    rezultata mjerenja, kao i niz automatizovanih mjerenja koja su zasnovana na metodama

    digitalne obrade signala.


    c:\users\vahid\desktop\tds 210.jpg

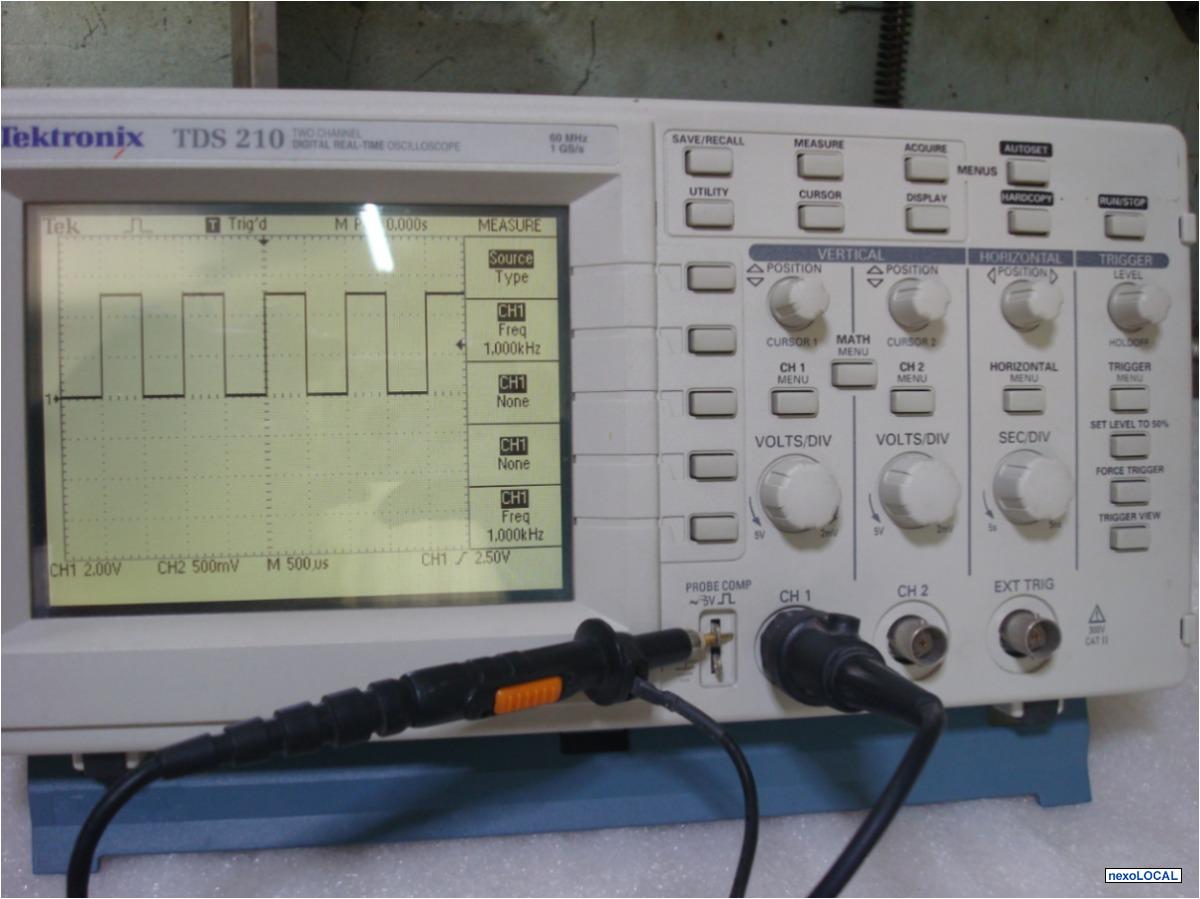

    Slika 6. Textronix TDS 210 [1]
    Najčešće je moguće sa digitalnog osciloskopa prenijeti rezultate mjerenja u obliku datoteke sa nizom odbiraka na personalni računar, gde je moguća njihova dalja digitalna obrada i jednostavno arhiviranje (slika 8). Digitalni osciloskopi najčešće mogu da automatski vrše mjerenje srednje vrijednosti posmatranog signala, efektivne vrijednosti, amplitude, minimalne i maksimalne vrijednosti, periode, trajanja uzlazne i silazne ivice digitalnih impulsa i tako dalje.
    _____________________________________10____________________________________

    Savremeni digitalni osciloskopi sve više napuštaju koncept katodne cijevi i sliku prikazuju na displeju baziranom na tečnom kristalu. To omogućava bitno smanjenje dimenzija i težine osiloskopa. Bez obzira na dodatne mogućnosti, osnovni koncepti su kod digitalnih

    osciloskopa identični kao i kod analognih osciloskopa. Rukovanje digitalnim

    osciloskopima je gotovo identično rukovanju analognim. Nove mogućnosti su obično

    jako dobro dokumentovane i lako se koriste.

    c:\users\vahid\desktop\druga godina\mjerenja seminarski\osciloskop 220 dd.jpg

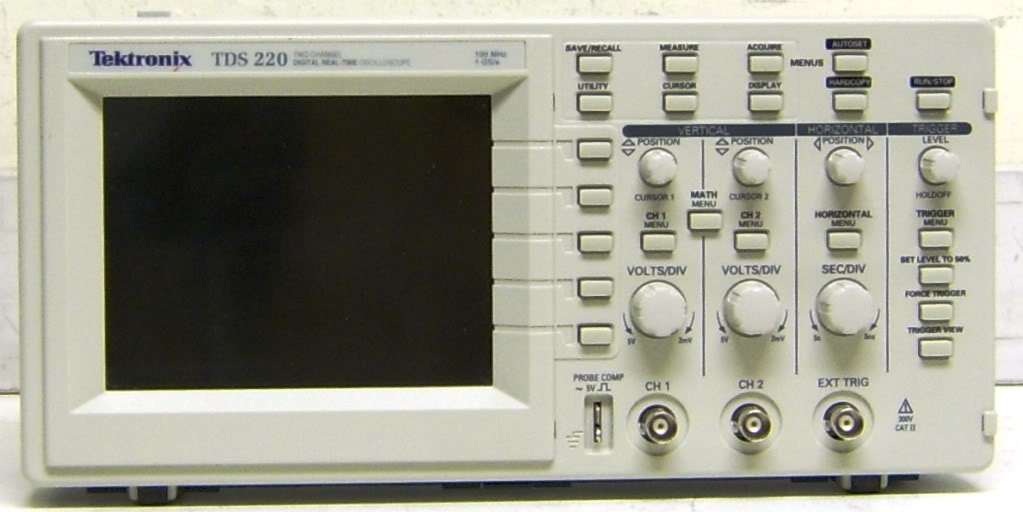

    Slika 7. Osciloskop Textronix TDS 220 [1]


    Kod digitalnih osciloskopa, napon proporcionalan promatranoj veličini najprije se pretvara u digitalni oblik putem A/D pretvornika pa se u nastavku obrađuje kao digitalni signal. Digitalni osciloskopi pružaju daleko veće mogućnosti obrade signala od kojih valja istaći spremanje, prijenos i mjerenje. Takvi osciloskopi su ustvari računala posebne namjene i uz njih dakako ide odgovarajuća programska oprema (software). Treba reći da je moguće i obično računalo (PC) uz neke sklopovske i programske dodatke koristiti kao osciloskop.

    ______________________________________11___________________________________


    c:\users\vahid\desktop\druga godina\mjerenja seminarski\osciloskopppppp.jpg

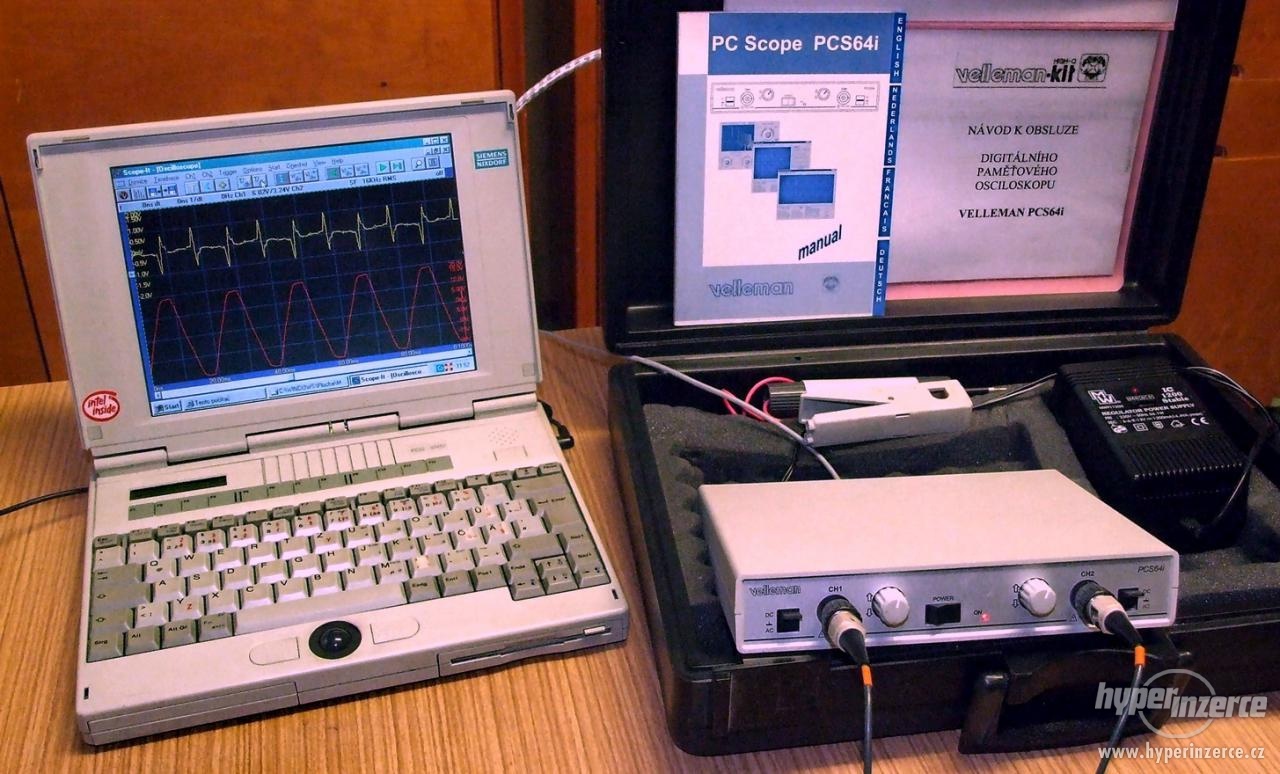

    Slika 8. Osciloskop-računalo [10]


    Osim osciloskopa u užem smislu prikaz na zaslonu koriste i mnogi drugi specijalizirani instrumenti od kojih u telekomunikacijama koristimo npr. analizatore spektra, analizatore mreže, reflektometre.
    Osciloskopom možemo mjeriti:

    • Fazni pomak

    • Periode

    • Frekvenciju

    • Napon

    • Amplitudu......

    MJERENJE FREKVENCIJE: Kod promatranja signala sa vecim frekvencijama od 25Hz prikaz na osciloskopu je utoliko mirniji što je frekvencija veca. Postoji gornje ograničenje po frekvenciji mjerenja osciloskopom koje je posljedica njegove konstrukcije i proizvođači daju taj podatak. Osciloskop je utoliko kvalitetniji što je ova gornja granična frekvencija signala koji se može mjeriti veća. Danas su to uglavnom frekvencije 20MHz, 30MHz, 50MHZ ili 100MHz.


    ___________________________________12______________________________________

    4. ZAKLJUČAK

    Digitalni instrumenti se danas koriste dosta vise nego analogni.. Kod digitalnih instrumenata pokazivanje instrumenta ovisi o valnom obliku mjerene veličine, što može prouzrokovati greške prilikom mjerenja. Svaki tip instrumenta ima svoje područje primjene, prednost i nedostatke koje je potrebno poznavati.


    5. LITERATURA
    [1] - Tektronix TDS 210 and TDS 220 Digital Real-Time Oscilloscopes User Manual,

    Tektronix, Inc., 1997.

    [2] - Praktikum za drugi razred elektrotehničara, Igor Prša, Bihać 2011

    [3] - Električna mjerenja, Elektrotehnički fakultet ,Dejan Popović i Predrag Pejović,Beograd

    2006

    [4] - Praktikum elektrotehnike, Filozofski fakultet u Rijeci, odsjek za politehniku, Rijeka 2007



    [5] - Princip rada i primena osciloskopa, Elektrotehnički fakultet , Predrag

    Pejovic,Beogradu,1999

    [6] - Mjerna tehnika, analogni i digitalni mjerni instrumenti, Fakultet elektrotehnike i

    računarstva, Damir Ilić, Zagreb 2013

    [7] - Mjerna tehnika, Mašinski fakultet, Nermina Zimović-Uzunović, Zenica 2006

    [8] - Principles of electrical measurement, Warsaw university of Technology, S.Tumanski,

    [9] - Mjerenja u elektrotehnici, Elektrotehnički fakultet u Osijeku, Damir Karavidović

    [10] - Osciloskop slike



    [11] - The Basics of Digital Multimeters, Patrick C Elliott, January 2010
