    TUGAS MEKATRONIKA

    SENSOR SUHU

    undip

    Disusun Oleh

    Ilham Bayu Pratama P (L2F009110)

    JURUSAN TEKNIK ELEKTRO

    FAKULTAS TEKNIK

    UNIVERSITAS DIPONEGORO

    Sensor Suhu

    Berfungsi untuk mengubah temperatur/suhu menjadi beda potensial listrik.

    Jenis-jenis sensor suhu:


    1. Thermokopel

    Pada dunia elektronika, termokopel adalah sensor suhu yang banyak digunakan untuk mengubah perbedaan suhu dalam benda menjadi perubahan tegangan listrik (voltase). Termokopel yang sederhana dapat dipasang, dan memiliki jenis konektor standar yang sama, serta dapat mengukur temperatur dalam jangkauan suhu yang cukup besar dengan batas kesalahan pengukuran kurang dari 1 °C.

    Berfungsi sebagai sensor suhu rendah dan tinggi, yaitu suhu serendah 3000F sampai dengan suhu tinggi yang digunakan pada proses industri baja, gelas dan keramik yang lebih dari 30000F. Thermokopel dibentuk dari dua buah penghantar yang berbeda jenisnya (besi dan konstantan) dan dililit bersama.



    thermokopel

    Prinsip Kerja :

    Jika salah satu bagian pangkal lilitan dipanasi, maka pada kedua ujung penghantar yang lain akan muncul beda potensial (emf). Thermokopel ditemukan oleh Thomas Johan Seebeck tahun 1820 dan dikenal dengan Efek Seebeck.

    Efek Seebeck:

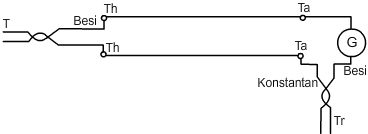

    Sebuah rangkaian termokopel sederhana dibentuk oleh 2 buah penghantar yang berbeda jenis (besi dan konstantan), dililit bersama-sama. Salah satu ujung T merupakan measuring junction dan ujung yang lain sebagai reference junction. Reference junction dijaga pada suhu konstan 320F (00C atau 680F (200C). Bila ujung T dipanasi hingga terjadi perbedaan suhu terhadap ujung Tr, maka pada kedua ujung penghantar besi dan konstantan pada pangkal Tr terbangkit beda potensial (electro motive force/emf) sehingga mengalir arus listrik pada rangkaian tersebut.

    Kombinasi jenis logam penghantar yang digunakan menentukan karakteristik linier suhu terhadap tegangan.

    Tipe-tipe kombinasi logam penghantar thermokopel:


      1. Tipe E (kromel-konstantan)

      2. Tipe J (besi-konstantan)

      3. Tipe K (kromel-alumel)

      4. Tipe R-S (platinum-platinum rhodium)

      5. Tipe T (tembaga-konstantan)

    Tegangan keluaran emf (elektro motive force) thermokopel masih sangat rendah, hanya beberapa milivolt. Thermokopel bekerja berdasarkan perbedaan pengukuran. Oleh karena itu jika ukntuk mengukur suhu yang tidak diketahui, terlebih dulu harus diketahui tegangan Vc pada suhu referensi (reference temperature). Bila thermokopel digunakan untuk mengukur suhu yang tinggi makaa akan muncul tegangan sebesar Vh. Tegangan sesungguhnya adalah selisih antara Vc dan Vh yang disebut net voltage (Vnet).

    Besarnya Vnet ditentukan dengan rumus:

    Vnet = Vh - Vc

    Keterangan :

    Vnet = tegangan keluaran thermokopel

    Vh = tegangan yang diukur pada suhu tinggi

    Vc = tegangan referensi

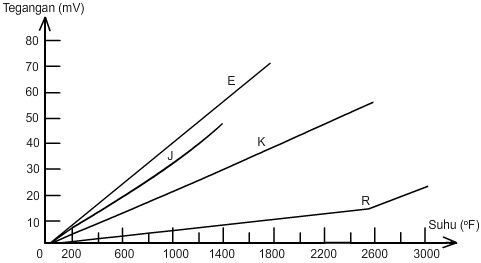

    Gambar grafik tegangan terhadap suhu pada thermokopel tipe E, J, K dan R :



    grafik thermokopel

    Gambar di bawah ini menunjukkan beberapa thermokopel yang dihubungkan secara seri membentuk thermopile. Thermopile ini diletakkan di titik tengah pyrometer radiasi dan lensa yang digunakan untuk memfokuskan radiasi (pancaran panas) agar jatuh pada thermopile.

    Gambar Thermopile:

    thermopile

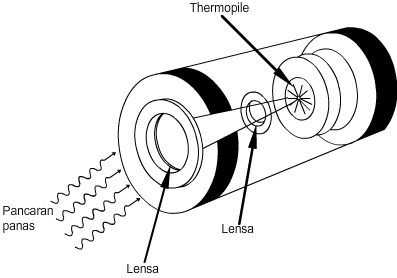

    Gambar Pyrometer Radiasi:



    pyrometer

    Untuk masa sekarang thermokopel sudah dibuat dengan kemasan yang mempunyai unjuk kerja yang lebih peka yang disebut thermopile yang digunakan sebagai pyrometer radiasi.

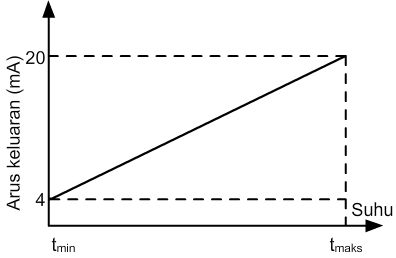

    Grafik hubungan suhu terhadap arus keluaran:

    grafik suhu arus


    1. Thermistor (Thermal Resistor/Thermal Sensitive Resistor)

    Berfungsi untuk mengubah suhu menjadi resistansi/hambatan listrik yang berbanding terbalik dengan perubahan suhu. Semakin tinggi suhu, semakin kecil resistansi.

    Simbol Thermistor :



    thermistor

    Konstruksi Thermistor tipe GM102 :



    konstruksi thermistor

    Thermistor dibentuk dari bahan oksida logam campuran, kromium, kobalt, tembaga, besi atau nikel.

    Nikel (nem. Nikel, lot. Niccolum), Ni - Mendeleyev davriy sistemasining VIII guruhiga mansub kimyoviy element. Tartib rakami 28, atom massasi 58,69. Tabiiy Nikel 5 ta barqaror izotop 58Ni (67,88%), 60Ni (26,23%), 61Ni (1,19%), 62Ni (3,66%) va MNi (1,04%) aralashmasidan iborat.

    Kobalt (Cobaltum), Co - Mendeleyev davriy sistemasining VIII guruhiga mansub kimyoviy element. Tartib raqami 27, atom massasi 58,9332. Kobalt metalini ilk bor 1735 yilda shved kimyogari Yu. Brand rudalardan ajratib olgan.

    Bentuk Thermistor :


      1. Butiran

    Digunakan pada suhu > 7000C dan memiliki nilai resistansi 100 Ω hingga 1 MΩ.

      1. Keping

    Digunakan dengan cara direkatkan langsung pada benda yang diukur panasnya.

      1. Batang

    Digunakan untuk memantau perubahan panas pada peralatan elektronik, mempunyai resistansi tinggi dan disipasi dayanya sedang. Thermistor dibuat sekecil-kecilnya agar mencapai kecepatan tanggapan (respon time) yang baik.

    Pemakaian thermistor didasarkan pada tiga karakteristik dasar, yaitu:



        1. Karakteristik R (resistansi) terhadap T (suhu)

        2. Karakteristik R (resistansi) terhadap t (waktu)

        3. Karakteristik V (tegangan) terhadap I (arus)

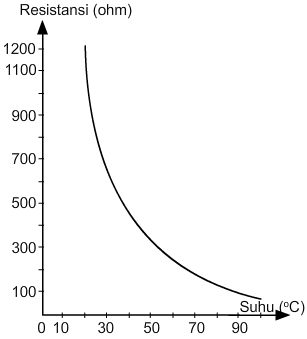

    Grafik hubungan antara resistansi terhadap suhu thermistor :

    grafik resistansi suhu

    Cara kerja rangkaian:

    Saat temperatur masih dingin hambatan thermistor sangat besar dibandingkan dengan R2, sehingga transistor dalam kondisi menghantar lalu rele kontak (terhubung) dan heater (pemanas) menghasilkan panas. Akan tetapi, ketika ruangan menjadi panas, thermistor juga ikut panas sehingga hambatannya turun. Hambatan paralel thermistor dengan R2 menjadi kecil, sehingga tegangan bias Tr juga kecil, mengakibatkan Tr dalam kondisi cut off, rele tidak kontak dan heater tidak bekerja. Akibatnya, suhu ruangan turun. Demikian seterusnya proses akan berulang dari awal dan suhu ruangan menjadi konstan.


        1. RTD (Resistance Temperature Detectors)

    Berfungsi untuk mengubah suhu menjadi resistansi/hambatan listrik yang sebanding dengan perubahan suhu. Semakin tinggi suhu, resistansinya semakin besar. RTD terbuat dari sebuah kumparan kawat platinum pada papan pembentuk dari bahan isolator. RTD dapat digunakan sebagai sensor suhu yang mempunyai ketelitian 0,03 0C dibawah 5000C dan 0,1 0C diatas 10000C.

    Konstruksi RTD bahan platinum:



    rtd platinum

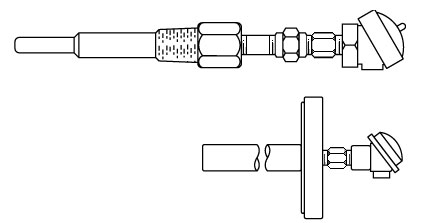

    RTD terpasang pada permukaan logam:



    rtd terpasang

    Hubungan antara resistansi dan suhu penghantar logam merupakan perbandingan linear. Resistansi bertambah sebanding dengan perubahan suhu padanya. Besar resistansinya dapat ditentukan berdasarkan rumus :



    rumus 1

    Besar resistansi pada suhu tertentu dapat diketahui dengan rumus :



    rumus 2

    Keterangan :

    R1 = resistansi pada suhu awal

    R2 = resistansi pada suhu tertentu

    Untuk menghasilkan tegangan keluaran dapat diperoleh dengan mengalirkan arus konstan melalui RTD atau dengan memasangnya pada salah satu lengan jembatan wheatstone.

    Gambar rangkaian jembatan wheatstone dengan RTD:



    rangkaian rtd

    Persamaan rangkaian jembatan wheatstone:



    rumus 2

    Prinsip kerja rangkaian: Bila RTD berada pada suhu kamar maka beda potensial jembatan adalah 0 Volt. Keadaan ini disebut keadaan setimbang. Bila suhu RTD berubah maka resistansinya juga berubah sehingga jembatan tidak dalam kondisi setimbang. Hal ini menyebabkan adanya beda potensial antara titik A dan B. Begitu juga yang berlaku pada keluaran penguat diferensial.

    Amplifier diferensial (penguat diferensial) menggunakan IC op-amp yang berfungsi untuk menguatkan tegangan keluaran dari rangkaian jembatan menjadi tegangan yang lebih besar. Jika rangkaian jembatan pada posisi setimbang maka pada titik A dan B mempunyai tegangan dan arus yang sama.

    rumus 3


        1. IC LM 35

    Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 yang dipakai dalam penelitian ini berupa komponen elektronika elektronika yang diproduksi oleh NationalSemiconductor. LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

    Rangkaian dasar IC LM 35:



    ic lm 35

    karakteristik ic lm35

    Tegangan keluaran rangkaian bertambah 10 mV/0C. Dengan memberikan tegangan referensi negatif (-Vs) pada rangkaian, sesor ini mampu bekerja pada rentang suhu -550C – 1500C. Tegangan keluaran dapat diatur 0 V pada suhu 00C dan ketelitian sensor ini adalah ± 10C. Data yang lebih lengkap dapat diunduh (didownload) di www.national.com/catalog/sg2261.html
