    Elektromágneses hullámok 1

    A teljes elektromágneses színkép áttekintése 2

    A geometriai optika 4

    Törés és visszaverődés 4

    Bevezetés 5

    Hőmérsékleti sugárzás, feketetest sugárzás 5

    A szilárd testek mólhőjének viselkedése alacsony hőmérsékleten 7

    A foton lendülete 9

    Atomhéjfizika 10

    Gázok emissziós és abszorpciós színképe 10

    A Bohr-modell 11

    Bohr posztulátumok (1913) 11

    A Hidrogénatom Bohr modellje 12

    Röntgensugárzás 14




    Optika
    Elektromágneses hullámok
    A Maxwell-egyenletekből hullámegyenlet vezethető le az és térerősségek komponenseire. A hullámegyenlet különösen egyszerű formát nyer homogén és izotróp szigetelőkben, azokban a frekvencia tartományokban, amelyekben a korábbi fejezetekben szereplő lineáris anyagegyenletek () jó közelítéssel teljesülnek. Ekkor a homogén hullámegyenlet(ek) bármelyik térerősség komponensre:

    és .

    Deriválással bizonyítható, hogy ennek megoldásai például a mechanikából jól ismert síkhullámok. Egy pozitív x tengely irányába haladó hullámban a térerősségeket a



    és

    képletek írják le, ahol λ és f a hullám frekvenciája és hullámhossza. A megoldás visszahelyettesítése a hullámegyenletbe a összefüggésre vezet. Mivel a hullám c terjedési sebessége a frekvencia és hullámhossz szorzata (), az a közeg abszolút permittivitásával és permeabilitásával kifejezhető: . A vákuumbeli terjedési sebesség (azaz a vákuumbeli fénysebesség) egy univerzális állandó, amely jól ismert univerzális állandókból () kiszámítható. A számítás eredménye (amit a kísérletek is megerősítenek) a jól ismert érték.

    Közegben a hullám terjedési sebessége függ annak elektromos és mágneses tulajdonságaitól: . Tehát minél nagyobb a közeg relatív permittivitása és permeabilitása, annál kisebb ott a fény sebessége.

    Megjegyezzük, hogy az elektromágneses hullámokat leíró képleteket átírhatjuk az



    ,

    formába is, ahol ω(=2πf) a körfrekvencia, k pedig a hullámszám, . Ezek az összefüggések általános esetben (tetszőleges irányú hullám esetén)



    és

    alakúak, ahol a hullámszám vektor hossza k és a hullám terjedése irányába mutat. Ezeket a hullámokat szokás síkhullámoknak is nevezni, mivel az azonos fázisú pontok mértani helyei síkok.

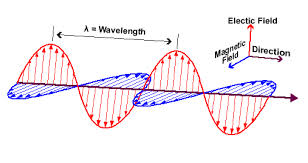

    Az elektromágneses hullámok transzverzálisak. A transzverzalitás – ahogy azt a mechanikában már megtanultuk - azt jelenti, hogy a hullámban terjedő vektormennyiség merőleges a terjedés irányára. Az elektromágneses hullámok esetében ezek a vektormennyiségek az elektromos és a mágneses térerősség-vektorok. Ezek a vektorok ráadásul egymásra is merőlegesek, ami többet jelent, mint a transzverzalitást. Tehát végeredményben az elektromágneses sugárzásban az elektromos és a mágneses térerősség-vektorok egymásra is és a terjedés irányára is merőlegesek. Ezt szemléltetendő vegyünk fel egy olyan koordináta rendszert, hogy az x tengely, míg az y tengely irányába mutasson (egy fél periódusideig a pozitív, aztán a negatív irányba), a terjedés iránya pedig a z tengely legyen.


    A sugárzás a térben hullám formájában terjed ugyanazzal a c fénysebességgel, energiát (és persze tömeget és impulzust) szállítva. Mivel c minden elektromágneses hullámra ugyanaz, a c=fλ képletből látható, hogy a frekvencia és a hullámhossz fordítottan arányosak. Megjegyezzük, hogy egyes kísérletekben a fény részecskeként viselkedik, a részecske (kvantum) neve foton. (Erről a klasszikus elektrodinamika nem tud számot adni, mi is a modern részben tárgyaljuk). A 380 nm és 780 nm (kerekítve 400 és 800 nm) közötti hullámhosszú elektromágneses sugárzás az emberi szem számára is látható, emiatt látható fénynek nevezik. Az összes elektromágneses sugárzás elrendezhető frekvencia (hullámhossz, ill. foton-energia) szerint, ekkor kapjuk az elektromágneses spektrumot.
    A teljes elektromágneses színkép áttekintése
    Az elektromágneses hullámok hullámhossztartománya rendkívül nagy, amelynek a látható színkép csak igen kis töredékét foglalja el. A látható színkép hosszú hullámú részéhez csatlakozik az infravörös színképtartomány. Ez átnyúlik az elektromos úton előállított elektromos hullámok tartományába (mikrohullámok, ultrarövid, rövid-, hosszúhullámú rádióhullámok, majd a közönséges váltakozó áramok tartománya); a határon az egyenáram állna  hullámhosszal, 0 frekvenciával. Másrészt a látható színkép rövidhullámú részén túl az ultraibolya tartomány kezdődik, majd a röntgensugarak és a radioaktív –sugarak következnek. Még rövidebb a hullámhossza és így nagyobb a frekvenciája lehet a kozmikus sugárzás elektromágneses részének.

    Mindezekre a hullámokra vákuumban lényegében ugyanazok a törvényszerűségek érvényesek: azonos sebességgel haladnak (c≈3·108 m/s), az elektromos és a mágneses térerősség vektora a terjedés és egymás irányára merőleges, periodikusan változik Az elektromágneses sugárzás viselkedését az elektrodinamika írja le a Maxwell egyenletek alapján.

    Azonban az anyagok viselkedése a különböző hullámhosszakkal szemben más és más. A fémek pl. a látható fényt nem engedik át, elég nagy frekvenciájú röntgen-hullámokra nézve viszont átlátszóak. Az egyes anyagok és a fény bonyolult kölcsönhatásának leírására a klasszikus elektrodinamika önmagában nem elégséges.

    Mivel a látható színkép határát pusztán biológiai adottságok szabják meg, gyakran a láthatóság tartományán kívül eső elektromágneses hullámokat is fénynek hívják (pl. infravörös fény, röntgenfény).

    Egy váltakozó áramú áramkörben az áramerősség periodikusan változik, ebből arra lehet következtetni, hogy mind az elektromos, mind a mágneses térerősség is periodikusan változik. Az áramkört alkotó vezetékek alakjától stb. függően ez elektromágneses hullámok kibocsájtásával jár. A szokásos 50Hz-es váltóáramra ennek hullámhossza óriási, λ=c/f=6000km. Ebből a tartományból a frekvencia növelésével folytonos az átmenet a rádióhullámok felé, melyek előállítása általában rezgőkörökben történik, antennával sugározzák ki őket. Növekvő frekvencia szerint hosszú-, közép-, és rövidhullámokról beszélhetünk, ill. URH (ultrarövid hullám) frekvenciákról. A még rövidebb hullámhosszú mikrohullámokat pl. ételmelegítésre (a dipólmomentummal rendelkező molekulák elnyelik az energiáját), de emellett tárgyak helyének és sebességének meghatározására (radar) és PVC-hegesztésre is használják. De ebbe a kategóriába tartozik a mobiltelefonok által használt frekvencia is, ami nagyságrendileg 1 GHz.

    A minket körülvevő, nagyságrendileg szobahőmérsékletű test a legtöbb sugárzást az infravörös tartományban bocsájtja ki. Bőrünkkel ezt melegségnek érzékeljük, ezért hősugaraknak is nevezzük őket, bár ez megtévesztő lehet, mert magasabb hőmérsékleten látható és ultraibolya fényt is sugároznak a testek, pl. az izzólámpa (lásd a hőmérsékleti sugárzás részben). Az infravörös hullámokat használják az épületek, földfelületek kisugárzására jellemző hőfényképek készítésekor.

    Az ultraibolya sugárzásokat három tartományra osztják, az UV A hullámhossza 320 nm feletti, az UV B hullámoké 320 és 280 nm közötti, az UV C hullámoké 280 nm-től kisebb. Az UV sugárzás (különösen a nagyobb frekvenciájú) képes felbontani a kémiai kötéseket, esetleg elektronokat is leszakíthat az atomokról. Az emberek esetében okozhat lebarnulást, leégést, ill. bőrrákot. Az ultraibolya sugárzást fertőtlenítésre és ásványhatározásra is használják.

    A röntgensugarak frekvenciája többnyire az ultraibolya tartomány fölött van, velük az atomfizika alapjainak megismerése után külön fejezetben foglalkozunk. Leggyakoribb előállítási módjuk, hogy gyorsított elektronokat valamilyen anyagnak, pl. fémfelületnek ütköztetnek.



    A –sugarak atommag-reakciókban, természetes és mesterséges atommag-átalakulásoknál keletkeznek. Frekvenciájuk akár 1021 Hz is lehet. Itt kell megjegyeznünk, hogy egy adott sugárzás kategorizálásánál (pl. röntgen vagy gamma) nem elsősorban a hullámhosszt/frekvenciát, hanem a keletkezés módját veszik alapul, a röntgen pl. az atomok

    frekvencia [Hz]











































    3∙102




    3∙105




    3∙108




    3∙1011




    3∙1014




    3∙1017




    3∙1020




    3∙1023




















































































































































    106




    103




    1




    10-3




    10-6




    10-9




    10-12




    10-15




    hullámhossz [m]























































    kisfrekvenciás rezgések

    nagyfrekvenciás rezgések

    infravörös

    látható

    ultra-ibolya




    gamma

    kozmi-kus







    URH rövidh., közép-,

    mikro-hullám




    röntgen
















    elektronburkában, a gamma fotonok az atommagban lejátszódó folyamatok termékei. Megfelelő feszültséggel felgyorsítva a fémnek csapódó elektronok nagyobb energiájú röntgensugárzást keltenek, mint a legtöbb magátalakulásban keletkező –sugárzás.

    A világűrből is különböző fajtájú és energiájú sugárzások, részecskék záporoznak a Földre (pl. protonok, hélium-atommagok, elektronok… ezek nagy része nem elektromágneses hullám!), ezt nevezzük elsődleges kozmikus sugárzásnak. Ezek egy része ütközik a légkört alkotó atomokkal és az ütközésben más részecskék (pl. fotonok) keletkeznek, ez a másodlagos kozmikus sugárzás.
    A geometriai optika
    Törés és visszaverődés
    Az elektromágneses hullámok terjedése jól szemléltethető a fénysugarakkal. A fénysugarak a a hullámszám vektor (a hullám terjedése) irányába mutatnak, az erre merőleges kiterjedésük kicsi (mert pl. résekkel előzőleg lehatároltuk). A geometriai optika fogalmai akkor használhatók, ha a rések és az esetleges többi akadály mérete is sokkal nagyobb a fény hullámhosszánál. Ekkor a fény homogén közegben egyenes vonalban terjed. Ha azonban két közeg határára ér, akkor egy része visszaverődik, másik része behatol a másik közegbe. Általában ez utóbbi rész is megváltoztatja az irányát, azaz a fény megtörik. Erre a visszaverődésre-törésre igazak az alábbiak:

    A visszavert és a megtört fénysugár is benne van a beeső fénysugár és a beesési merőleges által meghatározott síkban.

    A visszaverődési szög (α’) megegyezik a beesési szöggel (α).

    A beesési szög (α) szinuszának és a törési szög (β) szinuszának aránya a közegekben mért és terjedési sebességek arányával egyenlő, ami megegyezik a két közeg relatív törésmutatójával (n21).



    .

    Ez utóbbi törvényt Snellius-Descartes törvénynek nevezzük. Az n1 és n2 abszolút törésmutató tehát azt jellemzi, hogy hányadrészére csökken a közegben a fénysebesség a vákuumbelihez képest, és milyen mértékben törik meg a vákuumból a közegbe behatoló fény. Korábban láttuk, hogy .


    Teljes visszaverődés

    Ha a fénysugár a közeghatárra a nagyobb törésmutatójú (azaz optikailag sűrűbb) közeg felől érkezik, akkor a törési szög nagyobb lesz a beesésinél. Lesz egy olyan beesési szög – ezt nevezzük határszögnek (αh) – amelyhez 90°-os törési szög tartozik. Ekkor teljesül a



    egyenlet. Például üveg-levegő határfelületre (n1,2 = 1,5) a határszög 41,8°. Ennél nagyobb szögű beesés esetén egyáltalán nincs fénytörés, a fénysugár 100 %-ban reflektálódik. Ez a teljes visszaverődés jelensége. Ekkor a Snellius-Descartes törvény csak úgy teljesülhetne, ha a törési szög szinusza egynél nagyobb lenne, ami ellentmondás, vagyis a törvény ilyenkor nem használható. Külön hangsúlyozzuk a 100 %-os, azaz a veszteségmentes visszaverődést. A gyakorlati alkalmazások jelentős részében – azokban, amelyekben a veszteségmentesség alapvető követelmény – tükrök helyett teljes visszaverődést használunk.



    A modern fizikához vezető tapasztalatok

    Bevezetés


    A fizika történetének egyik legnagyobb kérdése az volt, hogy az anyag a végtelenségig osztható, folytonos (kontinuum) szerkezetű vagy pedig vannak tovább már nem osztható egységei, az atomok. Ez az évezredes kérdés a XIX. század végére véglegesen eldőlt, mint tudjuk az atomelmélet javára. Az atomok létezésében akkor lehetünk biztosak, ha jellemzőiket (pl. tömeg, méret, stb.) pontosan meg tudjuk mérni, ezt pl. a kinetikus gázelmélet lehetővé tette.

    Az atomelmélet győzelmét követően hamar kiderült, hogy az atomnak van belső szerkezete. Az elektron felfedezésével (J. J. Thomson, 1897) nyilvánvalóvá vált, hogy azt (azokat) minden atomnak tartalmaznia kell. Az is hamarosan nyilvánvalóvá vált, hogy az anyag atomossága megköveteli a töltés adagosságát is. A töltésnek van legkisebb tovább már nem osztható egységét, az elemi töltés nagyságát Millikan mérte meg 1910-ben, és azt kapta, hogy ennek a nagysága: . Ilyen nagyságú töltése van tehát az elektronnak is, de az előjele (a jóval korábbi előjel konvenció miatt) negatív. Ha az elektron U potenciálkülönbségen halad át, energiája U∙e-vel változik. Tehát pl. 1 volt feszültség hatására energiát nyer, ezt elektronvoltnak (eV) nevezzük. Tehát az eV az energia mértékegysége, elterjedten használják a fizika azon ágaiban, ahol kis méretű objektumokkal (pl. atomokkal) foglalkoznak.

    Az anyag atomossága és a töltés adagossága jól beilleszthetők voltak a klasszikus fizika kereteibe is. Az adagosság azonban olyan fizikai mennyiségekre is jellemző (pl. energia, perdület) amelyet a klasszikus fizika egyértelműen folytonosan változtathatónak tekint. Ez az adagosság a klasszikus fizika kereteibe már egyáltalán nem illeszthető be és megkövetelte egy új fizika, a kvantumfizika kiépítését. A kvantumfizika első alapköve mindenképpen egy több évtizede kísérletileg rejtélyes, a klasszikus elméletek által megmagyarázhatatlan jelenség, a hőmérsékleti sugárzás helyes értelmezése volt.
    Hőmérsékleti sugárzás, feketetest sugárzás
    Mindennapos tapasztalat, hogy az izzított testek először „hősugárzást”, majd magasabb hőmérsékleten látható fényt is kibocsájtanak. Adott anyagfajta esetén a kibocsájtott sugárzás minősége és mennyisége a hőmérséklettől függ, ezért ezt a sugárzást hőmérsékleti sugárzásnak nevezzük. Bár érzékszerveinkkel csak a melegebb testek sugárzását érzékeljük, hőmérsékleti sugárzást a testek minden hőmérsékleten kibocsájtanak, a hideg testek nyilván sokkal kevesebbet. (Egyes anyagok (fénycső, LED, szentjánosbogár, stb.) másféle sugárzásokat is kibocsájthatnak, ezekkel az ún. lumineszcencia sugárzásokkal itt nem foglalkozunk.)

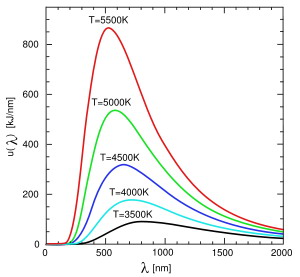

    A különböző anyagoknak azonban a hőmérsékleti sugárzása is igen lényegesen különbözhet. Hamar kiderült azonban, hogy az anyag üregeiből kilépő sugárzásokra ez nem igaz, azok nagyon hasonlóak. Ha az üreg ideális (nagy üreg kis nyílással), az üreg nyílásán kívülről behatoló fény, ha vissza is verődne az üreg belső faláról, a kicsi nyílást nem találja újra meg. Az ideális üreg a sugárzást tehát teljesen elnyeli, kívülről a nyíláson betekintve azt a lehető legfeketébbnek (minden fekete festéknél feketébbnek) látjuk. Az ideális üreg tehát – legyen az bármilyen anyagban is - egy abszolút fekete test, amelynek a sugárzása anyagi minőségtől független, csak a hőmérséklettől függ. Ráadásul adott hőmérsékleten az abszolút fekete test sugároz legintenzívebben. (Tehát ha felizzítják az üreget tartalmazó anyagot, akkor a lyuk erősebben világít, mint az anyag többi része.) Az ábrán az abszolút fekete test által egységnyi hullámhossz-tartományban (1 nm széles sávban) kibocsájtott sugárzás energiája látható különböző hőmérsékletekre.



    A görbék nem metszik egymást, azaz a magasabb hőmérsékletű test minden hullámhosszon jobban sugároz.



    Stefan-Boltzmann törvény: az abszolút fekete test teljes (vagyis az összes hullámhosszra összegzett) sugárzása (sugárzásának energiája, ezzel a teljesítménye) arányos a test abszolút (Kelvinben mért) hőmérsékletének negyedik hatványával és a test felszínével:



    Ahol σ ≈ 5,67·10-8W/(m2K4) a Stefan-Boltzmann állandó.
    Wien-féle (eltolódási) törvény: az abszolút fekete test maximális emisszió-képességéhez tartozó hullámhossz (λmax, azaz a görbék csúcsaihoz tartozó hullámhossz) az abszolút (Kelvinben mért) hőmérséklettel fordítva arányos:

    A Wien-féle konstans értéke , vagyis pl. egy ezer kelvin hőmérsékletű test 2,9μm hullámhosszú fényből sugároz ki a legtöbbet.

    A fenti eredmények többsége megérthető a klasszikus fizika alapján is, de az emisszióképesség hullámhossz függését leíró görbék alakja nem. Ez a XIX. század végén a fizika nagy rejtélye volt. A mérési eredményeket számszerű magyarázata csak 1900-ban sikerült Max Planck-nak. De ez csak úgy sikerülhetett, ha feltételezte, hogy az f frekvenciájú

    elektromágneses sugárzás energiája nem folytonosan változhat,

    hanem csak adagokban.

    A legkisebb felvehető energiaadag (kvantum) nagysága arányos a f frekvenciával:



    A kísérleti adatok akkor illeszkedtek legjobban a számított görbékre, amikor a értéket használta. Ma ezt az univerzális állandót Planck állandónak nevezzük.

    A korábban folytonosnak vélt elektromágneses mező tehát mégsem folytonos. Különösen igaz ez nagyobb frekvenciákon (pl. gamma sugárzás), ahol nagyok az energia adagok is, ott az adagosság igen szembeötlő. Kisebb frekvenciákon (pl. a rádióhullámok esetén) kicsik az energia adagok is, az adagosság még nem feltűnő. A fenti energiaadag a makroszkopikus méretű testek energiájához képest is igen kicsi, tehát az energia adagosságával a klasszikus mechanikában sem kell törődnünk.

    Az energia adagossága teljesen ellentmond az addigi (XIX. századi) fizika szemléletének, egyáltalán nem érthető meg pl. a Maxwell-egyenletekből. Planck lépése volt az első a XX. század fizikájának, a kvantumfizikának a megalapozásában.


    A szilárd testek mólhőjének viselkedése alacsony hőmérsékleten
    Dulong és Petit mérései szerint a legtöbb kristály mólhője kb. 25 . Ennek elméleti alátámasztását az ekvipartíció tétele adja:

    Időátlagban minden szabadsági fokra energia jut.

    Ha a szilárd test atomjai 3 független irányban tudnak rezegni (x, y és z), irányonként két energiatárolási lehetőség van (kinetikus és potenciális), akkor az összes energia 6/2NkT=3nRT, egy mólra 3RT jut, ebből a fajhő 3R=24,93J/K mólonként.

    Azonban alacsony hőmérsékletek felé tartva a mólhő meredeken leesik, sőt a gyémántkristály mólhője már szobahőmérsékleten is sokkal kisebb, mint 25 .



    A mólhő hőmérsékletfüggése


    A jelenséget először Einstein tudta értelmezni 1906-ban. Ehhez fel kellett tételeznie, hogy a szilárd test egy oszcillátorára, azaz rácsrezgésére jutó energia nem választható akármilyen kicsinek. A legkisebb energiaadag most a rácsrezgés frekvenciájával arányos:, a rácsbeli atom egész számú ilyen adaggal rendelkezhet. A kristályban

    az elemi rezgések energiája tehát nem folytonos, hanem adagos.

    Az adagosság nemcsak az elektromágneses térre, hanem minden fizikai rendszerre jellemező.


    Ha a lineáris oszcillátor az energiát adagokban veheti fel, akkor az átlagos energiája () kisebb lesz annál, mintha ezt folyamatosan tehetné. A levezetés szerint stacionárius esetben:

    .

    vizsgáljuk most a esetet (relatíve magas hőmérséklet). Ekkor az exponenciális függvény hatványsorából elég az első két tagot figyelembe venni, tehát



    ,

    vagyis


    tehát ekkor egy elemi rezgésre tényleg kT átlagos energia jut, kiadva a fenti 3R mólhőt. Más esetekben, azaz ha f → ∞ állandó hőmérsékleten (a hőmérsékleti sugárzás nagyfrekvenciás része), vagy T → 0 állandó frekvencián (fajhő alacsony hőmérsékleten), akkor .

    Tehát az ekvipartíció tétele nem érvényes korlátlanul, alacsony hőmérsékleten a kristályban kötött atomok szabadsági fokonként ½ kT-nél kevesebb energiával rendelkeznek. Hasonló jelenség figyelhető meg a többatomos molekulák mólhőjének vizsgálatakor is, ahol a hőmérsékletet csökkentve először a rezgési, majd a forgási szabadságfokok „fagynak ki”.
    Fotoeffektus vagy fényelektromos hatás
    Ultraibolya fény hatására a cinklemezt elektronok hagyják el. Alkáli fémek esetén látható fény segítségével is elő lehet idézni az elektronok kilépését. A mérési tapasztalatok:


    1. ha a megvilágító fény frekvenciája egy kritikus fo érték alatt marad (határfrekvencia), akkor elektronkilépés nincs (fo a fém anyagi minőségétől függ.)

    2. ha van elektron kilépés, akkor a vmax kilépési sebesség az kibocsájtó anyag anyagi minőségén kívül csak a megvilágító fény frekvenciájától függ, az intenzitásától nem (változatlan frekvencia mellett)

    3. a kilépő elektronok száma egyenesen arányos a megvilágító fény intenzitásával (változatlan frekvencia mellett)

    4. az elektronok kilépése a megvilágítást követően 10-8s-on belül megindul.

    A fenti mérési tapasztalatok a fény hullámtermészetével nem magyarázhatóak. A jelenséget Einstein magyarázta meg 1905-ben. Amikor az elektromágneses sugárzás a fém szabad elektronjaival kölcsönhatásba lép, nem hullám, hanem részecskeszerű viselkedést mutat. A fény részecskéjét fotonnak nevezték el. Az f frekvenciájú foton energiája:



    .

    Egy foton csak egy elektronnal lép kölcsönhatásba, nem egyenletesen oszlik meg a környező elektronok között.

    Az Einstein-féle fényelektromos egyenlet (Nobel-díjat ért):

    a Wki kilépési munka a fémre jellemző, azt mutatja meg, hogy mennyi energia kell, hogy egy elektront eltávolítsunk a fémkristályból, pedig az elektron mozgási energiája. A határfrekvencia: , ekkor a foton összes energiája az elektron kilökésére fordítódik, így utóbbinak már nem lesz mozgási energiája.


    Megjegyezzük, hogy a fotoeffektusnak van egy, az alkalmazások szempontjából talán fontosabb formája is, amelyben egyes félvezető anyagok fény hatására vezetővé válnak. A folyamat során elektron belül marad az anyagon, de egy másik állapotba jut (a vegyértéksávból a vezetési sávba). Ezért ezt a jelenséget belső fotoeffektusnak nevezik, a fenti, „hagyományos” jelenséget pedig gyakran külső fotoeffektusnak.
    A foton lendülete
    Az elektromágneses sugárzás által szállított energiához – amely a fentiek szerint tehát adagos – tömeg is rendelhető. Ezt is Einstein ismerte fel először, a fényelektromos jelenség magyarázatával kb. egyidejűleg. Ma ezt a törvényt tömeg-energia ekvivalenciának nevezzük és fizika egyik legfontosabb és legáltalánosabb törvényének tartjuk. Eszerint minden fizikai objektum (legyen az test, mező, részecske vagy bármi más…) tömege és energiatartalma szigorúan arányos egymással, az arányossági tényező a fénysebesség négyzete:

    .

    Ez a törvény lehetőséget ad arra, hogy a fotonhoz tömeget rendeljünk (mf), hiszen ismerjük az energiáját:



    .

    A foton kölcsönhatásaiban azonban nem a tömege, hanem a lendülete mutatkozik meg, mert az egymással kölcsönható, egymással ütköző részecskék együttes lendülete (impulzusa) a megmaradó mennyiség. Mivel a foton csak fénysebességgel mozgó állapotban létezik, lendülete:



    .

    A foton lendülete tehát a Planck-állandó és a hullámhossz hányadosa. A fotonok lendülete miatt a fény nyomást fejt ki arra a felületre, amelyik elnyeli vagy visszaveri.


    Feladat: A fotocellára monokromatikus fénysugarat bocsájtunk. A fotoelektronok mozgási energiáját 1,8 V ellenfeszültséggel tudjuk kompenzálni. A fotocella cézium anyagára vonatkozó határhullámhossz 635 nm. Számítsuk ki a

    a) kilépési munkát,

    b) a beeső fénysugár frekvenciáját és hullámhosszát,

    c) a beeső fénysugár egyetlen fotonjának impulzusát!

    A kilépési munkát a megadott határhullámhosszból számíthatjuk:

    A kilépő elektronok mozgási energiáját a fékező elektromos tér munkavégzéséből kapjuk:

    Az Einstein-féle fényelektromos egyenletbe ezt behelyettesítve:



    . Ebből a hullámhosszra a 331nm-es érték adódik, tehát a fénysugár az ultraibolya tartományba esik.

    c) A fonton impulzusa a tömeg-energia ekvivalencia elv alapján



    amelyből „c”-vel osztva kapjuk:

    Atomhéjfizika


    Gázok emissziós és abszorpciós színképe
    Az izzó szilárd test folytonos spektrumú sugárzást bocsát ki, azaz az egyes színek között az átmenet folytonos.

    Izzó szilárd test emissziós spektrumának felvétele, és a mért folytonos színkép

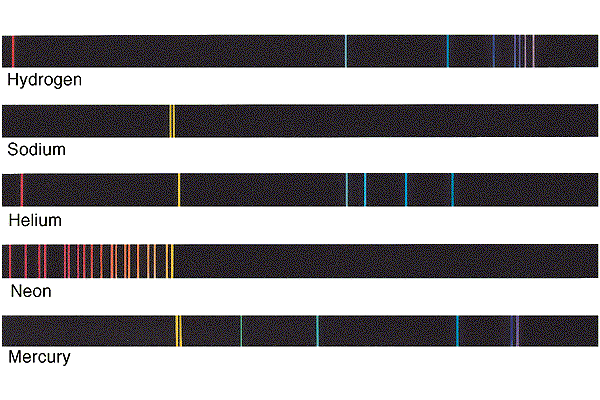

    Ezzel szemben az izzó atomos gázok vagy gőzök által emittált (magyarul kibocsájtott) sugárzást felbontva a spektrum vonalas szerkezetű lesz, például látható tartományban színes csíkok jelennek meg az ernyőn. A tapasztalat szerint a vonalas emissziós színkép (spektrum) a gáz anyagi minőségétől függ.

    Izzó gáz emissziós spektrumának felvétele, és a mért vonalas színkép



    Ha a gáz molekulákból áll, a színkép bonyolultabb, sávos felépítésű, de nagyfelbontású műszerekkel vizsgálva látszik, hogy a sávok is egymáshoz közel eső vonalakból állnak.

    Az izzó szilárd test folytonos spektrumú sugárzását hideg gázon átbocsátva és prizmával felbontva nyerhetjük az abszorpciós spektrumot, ami nem teljesen folytonos, benne fekete vonalak maradnak, az anyagi minőségtől függően. A tapasztalat szerint egy gáz hideg állapotában éppen azokat a vonalakat nyeli el, amelyeket izzó állapotában emittálni tud.
    A gázok emissziós és abszorpciós színképének magyarázatához fel kellett tételezni azt, hogy a magányos atomok, molekulák energiája nem változhat folytonosan, hanem csak bizonyos meghatározott diszkrét értékeket vehet fel, s ezek a diszkrét energiák, az anyagi minőségtől függenek.

    Az atomok diszkrét energiái, és a közöttük történő átmenetek
    A két állapot közötti átmenet során csak olyan foton emissziójára vagy abszorpciójára van lehetőség, amelynél az atomi energiákra és a foton frekvenciájára teljesül az úgynevezett frekvencia feltétel:

    .
    A Bohr-modell
    Bohr posztulátumok (1913)
    1. Az atomban az elektronok csak diszkrét E1, E2…. energiaszinteken tartózkodhatnak, és ezekben az úgynevezett stacionárius állapotokban tartózkodva nem sugároznak.

    2. Az atomok akkor sugároznak, ha az elektronok egy magasabb energiájú állapotból alacsonyabb energiájú állapotba kerülnek, ilyenkor a kisugárzott frekvencia,

    ,

    ahol a két energiaszint különbsége, a Bohr-féle frekvencia feltétel, tehát:


    A Bohr-posztulátumok egyik fontos bizonyítékát a Franck-Hertz kísérlet szolgáltatta.

    A Franck-Hertz kísérlet elrendezése, és a mért karakterisztika


    Az izzókatódból kilépő elektronok gyorsulnak az anód felé, és a higanyatomokkal rugalmasan ütköznek. A rugalmas ütközések során a nagy tömegkülönbség miatt az elektronok nem tudnak energiát átadni a Hg atomoknak (lepattannak róluk). Így az elektronok a rácsot nagy sebességgel érik el, az ellentéren átfutva az anódba csapódnak, az árammérő áramot jelez. Ha azonban az elektronok energiája eléri a 4,9 eV-ot, akkor azok már rugalmatlanul is ütközhetnek a higany atomokkal. A rugalmatlan ütközések során elvesztik energiájukat, nem tudnak áthaladni az ellentéren, ezért ezen feszültségnél leesik az áram. 4,9 eV alatt nem lehet rugalmatlan ütközés, mivel ennél kevesebbet a Hg atom nem tud felvenni, tehát az alapállapot és az első gerjesztett állapot energiakülönbsége pont ennyi lehet. 9,8 V esetén az elektronok mozgásuk során kétszer képesek rugalmatlanul ütközni és gerjeszteni a Hg-atomokat. A higany atomban a gerjesztett állapotban lévő elektronok spontán módon visszatérnek az alacsonyabb energiájú állapotba és

    frekvenciájú sugárzást bocsátanak ki, ez jól egyezik a kísérlettel.


    A Hidrogénatom Bohr modellje
    A posztulátumokban szereplő diszkrét energiaértékeket kellene meghatározni. Ezeket egy további, ún. kvantumfeltételből lehet levezetni, amely a mechanikailag lehetséges körpályák közül választja ki a megengedetteket. A kvantumfeltétel kimondja, hogy az elektron mvr pálya-impulzusmomentuma1 kvantált, (adagos) és értéke csak a egészszámú többszöröse lehet:

    , ,

    körpálya esetén tehát:




    Elektron mozgása az atommag körül, Bohr modell


    A nyugvónak tekintett, z rendszámú, ze töltésű mag körül körmozgást végző egyetlen e töltésű elektronra ható Coulomb-erő adja a centripetális erőt:

    , ® , ®

    Az elektron sebessége az utóbbi összefüggésből , az energiája pedig:



    ,

    Ahol felhasználtuk a ponttöltés elektrosztatikus esetre levezetett potenciálját. Behelyettesítve a sebességre kapott kifejezést:



    .

    így a diszkrét energiaértékek:



    ,

    ahol . A kérdéses diszkrét energiaértékek tehát egy olyan sorozatot alkotnak, amelynek elemei -1/n2-tel arányosak. Ha z=1, akkor két energiaszint közötti átmenet során kisugárzott vagy elnyelt frekvenciára kapott összefüggés:



    A Bohr modell jól szolgáltatta a kibocsátott fotonok frekvenciáját, és az R Rydberg állandót. A modell nem csak H-re működik, hanem He+-ra, Li++-ra … is (H-szerű ionokra). Látható, hogy a rendszám növelésével az adott n-hez tartozó energiaszintek mélyebbre kerülnek, mivel több proton erősebben vonzza az elektronokat. A vonalak sorozatokba rendezhetőek:

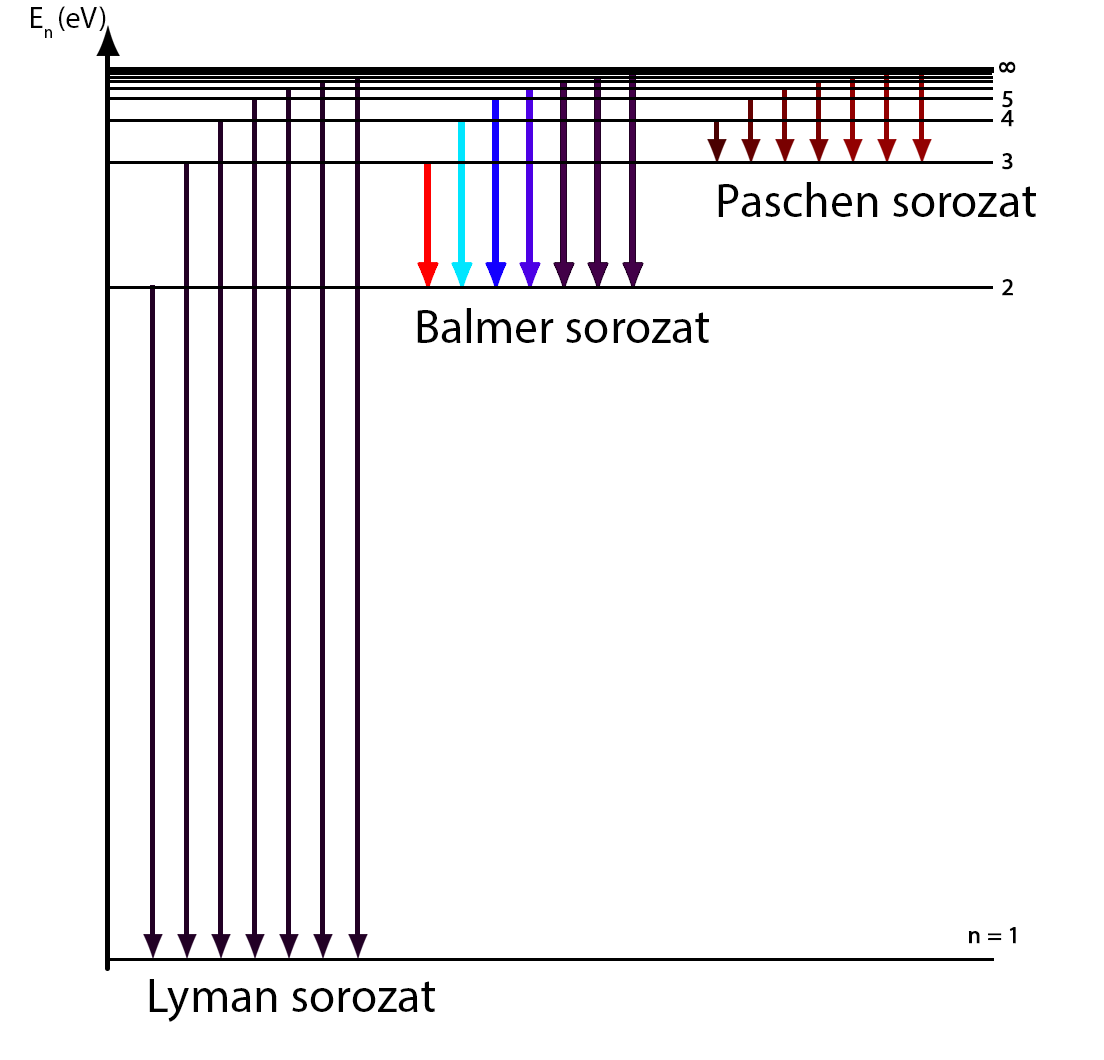

    Lyman-sorozat: m = 1, n > 1, , ultraibolya tartományba esik

    Balmer-sorozat: m = 2, n > 2, , az első 4 vonal látható, a többi UV

    Paschen-sorozat: m = 3, n > 3, , infravörös tartományba esik

    Az atom alapállapotban van, ha minden elektron a lehető legkisebb energiával rendelkezik. Az atom csak akkor tud fotont kibocsájtani, ha ennél magasabb, ún. gerjesztett állapotban van, mert csak ekkor csökkenhet az energiája. Ha csak egy elektronja van a hidrogénatomnak, akkor alapállapotban n=1, ennek energiája –Rh, míg pl. az első gerjesztett állapoté –Rh/4, mivel n=2.

    A Bohr-modell hiányossága, hogy körpályán keringő elektron esetén a H-atom korong vagy karika alakú kellene, hogy legyen, de a valóságban (alapállapotban) teljesen gömbszimmetrikus. Emellett a modell csak a hidrogén atomra és a hidrogénszerű ionokra jó, de ezekre is vannak hibás állításai, pl. megmérték, hogy a valóságban az elektron atommag körüli keringéséhez tartozó impulzusmomentuma nulla is lehet, ami teljesen értelmezhetetlen a klasszikus fizikában, csak a kvantummechanika tudja megmagyarázni.

    Röntgensugárzás
    1895-ban fedezte fel Röntgen, az első fizikai Nobel díjat ezért adták. Ő maga X-sugárzásnak nevezte, angolul ma is X-ray-nek hívják. Röntgensugárzásnak nevezzük azt a rövidhullámú elektromágneses sugárzást, amelynek hullámhossztartománya -től -ig terjed. Tehát egy röntgen foton frekvenciája és ezzel energiája sokkal nagyobb, mint azon fotonoké, amelyből a látható fény áll. A röntgensugárzás leginkább akkor keletkezik, amikor felgyorsított elektronok nagyrendszámú fém felületébe csapódnak. A becsapódás során egy folytonos spektrumú úgynevezett fékezési sugárzás, valamint egy vonalas szerkezetű karakterisztikus sugárzás jön létre.

    Fékezési sugárzás létrejöttének magyarázata a következő: az elektron behatol egy nehéz atommag Coulomb-terébe, ott eltérül és lefékeződik. A fellépő energiaveszteséget egy röntgen foton formájában sugározza ki, melynek frekvenciája f.



    Az izzókatódos röntgencső, és a kibocsátott röntgenspektrum

    Az elektron teljes lefékeződése esetén:



    .

    Ilyenkor sugárzódik ki a maximális energiájú, azaz maximális frekvenciájú foton. A folytonos spektrumnak tehát van egy nagyfrekvenciás határa. Számoljuk ki ezt pl. U=10000V-ra:



    Karakterisztikus sugárzás akkor jön létre, amikor a felgyorsított elektron ütközési folyamat révén egy másik elektront szabadít ki az atom egyik belső héjáról. Ilyenkor ott egy betöltetlen hely keletkezik. Ez azonban (egy vagy több) elektronugrást idéz elő az atomban.


    A karakterisztikus sugárzás magyarázata a diszkrét energiákkal


    Az egyes héjak betöltődésekor felszabaduló energiától az atom különböző energiájú röntgen fotonok emissziójával szabadul meg. Mivel az atomokban a lehetséges energiaértékek diszkrétek, (csak bizonyos energiák megengedettek), a létrejövő sugárzás is csak meghatározott frekvenciájú fotonokból áll, vagyis vonalas szerkezetű lesz. A vonalak sorozatokba rendezhetőek. A K sorozathoz tartozó vonalak pl. akkor jönnek létre, ha valamelyik magasabb energiájú (L, M, N) héjról a K héjra ugrik az elektron. Ezen belül Kα a legkisebb energiájú, amikor a szomszédos L héjról ugrik a K héjra az elektron, Kβ a második legkisebb energiájú, stb.

    A különböző sorozatok


    Moseley 1913-ban megállapította, hogy a vonalas emissziós színkép jellemző az illető elemre, megmérve a frekvenciákat az anyagban lévő atomok rendszáma kiszámolható. Ezért nevezik karakterisztikusnak a sugárzást. Közelítőleg érvényes, hogy

    ,

    itt R a korábban említett Rydberg állandó, a σ pedig pl. attól függ, mely elektronhéjakról van szó.

    A törvény a Kα vonalra viszonylag pontos, ami azért is jó, mert ez a vonal a legerősebb. Erre a vonalra m=1, n=2, σ=1, ezeket behelyettesítve kapjuk, hogy

    .

    Ennek a törvénynek egyik fontos gyakorlati alkalmazása az ún. röntgen fluoreszcencia analízis (XRF, X-Ray Fluorescence). Ez egy gyors, pontos, és roncsolástól mentes atomfizikai anyagvizsgálati módszer. A vizsgálat során az emittált frekvenciákat mérik, és ez alapján az elemek azonosíthatóak. Intenzitásméréssel a tömeghányadra is lehet következtetni.


    Az eddigiekből világos, hogy a karakterisztikus röntgen-sugárzás keletkezésének mechanizmusa annyiban hasonló a korábban tárgyalt látható, ultraibolya és infravörös esetekhez, hogy akkor bocsájtódik ki egy foton, ha egy magasabb energiaszintről egy alacsonyabbra kerül egy elektron és az energiák hozzávetőleg 1/n2-tel arányosak. A különbség a gerjesztés módján kívül az, hogy a látható körüli fotonokat kisebb rendszámú atomok bocsájtják ki, vagy a nagyobb rendszámú atomok külső, esetleg alapállapotban betöltetlen héjai vesznek részt bennük, míg ugyanezen atomok belső héjai közötti átmenet nagyobb energiájú fotonokat eredményez. (Pl. míg , azaz két szomszédos külső gerjesztett állapot közötti energiakülönbség sokkal kisebb. Megjegyezzük, hogy ez egy igen leegyszerűsített leírás.)
    A röntgensugárzás előállítása izzókatódos röntgencsővel történik. A gyorsító feszültség 10000 – 100000 V. Az elektronok becsapódása során az energia nagy része az anód belső energiájává alakul, és csak egy igen kis része (pl. 0,1%-a) távozik sugárzás formájában. Nagy gyorsító feszültség esetén kemény (nagy áthatolóképességű) röntgensugárzás keletkezik, ezt a műszaki életben például repedésvizsgálatra használják. Kis gyorsító feszültség esetén lágy röntgensugárzást kapunk, ennek alkalmazása az orvostudományban közismert. Emellett a röntgent alkalmazzák még kristályok szerkezetének - a kristályt alkotó atomok elrendeződése periodikus rendjének – vizsgálatára is.

    Eddig az 1. ZH anyaga

    1 A pályaimpulzusmomentum az elektron atommag körüli mozgásához tartozó perdület, később ki fog derülni, hogy az elektronnak sajátperdülete is van, aminek nincs köze az atommag körüli mozgáshoz
