    STRUKTURISASI MATERI

    LISTRIK STATIS



    KOMPOTENSI DASAR

    3.1. Mendeskripsikan muatan listrik untuk memahami gejala-gejala listrik statis serta kaitannya dalam kehidupan sehari-hari.



    No

    Pengalaman siswa yang mendukung

    Materi

    Konsep, Prinsip, Hukum, Teori yang Mendukung

    1.

    Kejadian Halilintar, Menggosokkan kain wol dengan plastik dan Generator pembangkit listrik

    Pengertian Listrik Statis

    Listrik statis adalah suatu kumpulan muatan listrik dalam jumlah tertentu yang tidak mengalir atau tetap (statis), tapi jika terjadi pengosongan muatan akan memakan waktu yang cukup singkat.







    Proton, elektron dan neutron

    Muatan listrik ada 2 macam diantaranya muatan positif (proton) dan muatan negatif (elektron). Benda yang memiliki muatan positif dan negatifnya sama disebut dengan benda netral. Ada juga benda yang memiliki muatan positif dan muatan negatif. Benda disebut bermuatan positif jika benda tersebut memiliki jumlah proton lebih banyak daripada jumlah elektorn, lalu benda disebut bermuatan negatif jika benda tersebut memiliki jumlah elektorn lebih banyak daripada jumlah proton.







    Interaksi benda bermuatan listrik

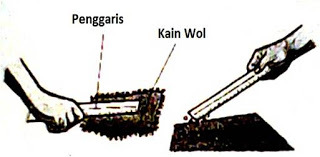

    1. Ketika penggaris plastik digosok dengan kain wool, maka elektron-elektron dari kain wool berpindah ke penggaris plastik, sehingga penggaris plastik tersebut bermuatan listrik negatif.

    http://2.bp.blogspot.com/-otbxszzaeui/t_qlmwt9tui/aaaaaaaaad0/d5_udynf6mm/s320/listrikstatis7.jpg

    1. Ketika ebonit digosok dengan kain wool, maka elektron-elektron dari kain wool berpindah ke ebonit, sehingga ebonit tersebut bermuatan listrik negatif.

    2. Ketika batang kaca digosok dengan kain sutera, elektron-elektron pada batang kaca tersebut berpindah ke kain sutera, sehingga batang kaca bermuatan positif.

    2.




    Besaran pada listrik statis

    • Hukum Coulomb

    Besarnya gaya tarik menarik atau tolak menolak antara dua benda bermuatan listrik sebanding dengan besar muatan masing-masing dan berbanding terbalik dengan kuadrat jarak antara kedua benda”.

    Secara matematis Hukum Newton dituliskan :



    http://1.bp.blogspot.com/-6w4a8dnz57y/t_qjaw7koai/aaaaaaaaadu/0yvsseipmhq/s200/listrikstatis6.jpg

    Keterangan :

    F = Gaya tarik/tolak dua buah muatan (N)

    k = Konstanta (9.109 N.m2/C2)

    Q1, Q2   = muatan listrik (C)

    r           = jarak antara dua muatan (m)



    3.

    Tarik menarik dua buah benda yang berbeda muatan (Magnet)

    Induksi Listrik

    Induksi listrik adalah peristiwa pemisahan muatan pada suatu benda karena pada benda tersebut didekati benda lain yang bermuatan listrik.

    Contoh :


    Benda netral didekati benda bermuatan negatif, maka muatan-muatan negatif benda netral tertolak menjauh, sedangkan muatan-muatan positif mendekati benda yang menginduksi.

    http://3.bp.blogspot.com/-2wniy3iqnvy/t_qls_1rthi/aaaaaaaaad8/kx53d49u8hu/s200/listrikstatis8.jpg

    Benda netral didekati benda bermuatan positif, maka muatan-muatan positif benda netral tertolak menjauh, sedangkan muatan-muatan negatif mendekati benda yang menginduksi.



    http://4.bp.blogspot.com/-fcxanhvd_mc/t_qlx_yqysi/aaaaaaaaaee/rlpkqiexjxs/s200/listrikstatis9.jpg

    4.




    Elektroskop

    Elektroskop adalah alat yang dapat digunakan untuk mengetahui ada tidaknya muatan listrik pada suatu benda.

    http://1.bp.blogspot.com/-ljw6r3ckktq/t_qlvkhyeci/aaaaaaaaadc/rkezazex4ec/s200/listrikstatis10.jpg

    Prinsip kerja elektroskop berdasarkan induksi listrik, yaitu jika sebuah benda bermuatan listrik disentuhkan kepala elektroskop maka muatan yang sejenis dengan benda bermuatan listrik tadi akan ke daun elektroskop. Akibatnya kedua daun elektroskop akan bermuatan sejenis sehingga tolak menolak(daun elektroskop membuka).



    5.

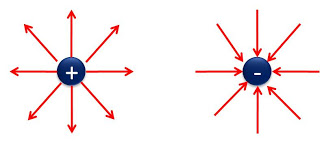

    Medan Listrik

    Medan listrik adalah daerah di sekitar benda  bermuatan listrik yang masih dipengaruhi oleh

    gaya listrik. Medan listrik digambarkan dengan garis-garis gaya listrik.



    http://3.bp.blogspot.com/-jkq87jkjxim/t_qlbq8vnui/aaaaaaaaadk/srucmopdnce/s320/listrikstatis11.jpg

    6.




    Karakteristik garis gaya listrik


    1. Garis gaya listrik berasal dari muatan positif menuju muatan negatif

    2. Garis gaya listrik tidak pernah berpotongan

    3. Semakin rapat garis gaya listrik,  semakin kuat medan listriknya




    7.




    Besaran kuat medan listrik

    Untuk menghitung kuat medan listrik digunakan persamaan :

    http://4.bp.blogspot.com/-aouvau5b79a/t_qsylrtp1i/aaaaaaaaaeu/flyvwufr8ya/s1600/listrikstatis12.jpg

    E    = Kuat medan listrik (N/C)

       = Gaya coulomb (N)

    Q     = muatan listrik (C)
