    1.2.6- rasm. Blok va polispast yordamida yuk ko`tarish sxemasi

    a - blok yordamida; b- ikki karrali polispast yordamida;

    (Q - ko`tarayotgan yuk og`irligi)


    Stroplar (1.2.7-rasm) yukni ushlovchi moslama bo`lib, ular yuk ko`taruvchi mashina va mexanizmlaring ilgaklariga yukni osish uchun xizmat qiladi. Juda ko`p jihozlar korpusida ko`tarish mashinasining ilgagini ulash uchun maxsus joylar (skoba, proushina, ilgak) bor. Ulash joyi bo`lmagan jihozlarni ko`tarishda jihozlarga stroplar bog`lab ko`tariladi.








    1.2.7- rasm. Kanatli yuk ko`taruvchi stroplar

    a- universal to`qimali 1 - bajarish turi; (L - stropning umumiy uzunligi; l - xalqa uzunligi; l1 - sim o`ralgan qism uzunligi; dk - kanat diametri) b- shuning o`zi 2- bajarish turi; c - ikki tarmoqli o`zakli xalqali; d- ikki tarmoqli ko`taruvchi skobali; e- to`rt tarmoqli ko`taruvchi skobali.


    Strop po`lat kanat yoki zanjirdan iborat bo`lib, xalqa yoki tugun shaklida bo`ladi. Stroplarning quyidagi turlari bor (1.2.7-rasm): УКС1, УКС2 1 va 2 bajarish universal turi; 1СК, 2СК, 3СK, 4СK - bir, ikki, uch va to`rt tarmoqli strop. Chizmalarda strop quyidagicha belgilanadi: УКС-0,32-1/5000 ГОСТ 19144-93, ya`ni 0,32 t ko`tarish quvvatiga ega bo`lgan, uzunligi 500 mm va 1 universal bajarish turidagi strop. Agar qiya chiziqcha oldidan 2 raqami bo`lsa, bu strop bajarish turi 2 ekanligini anglatadi.

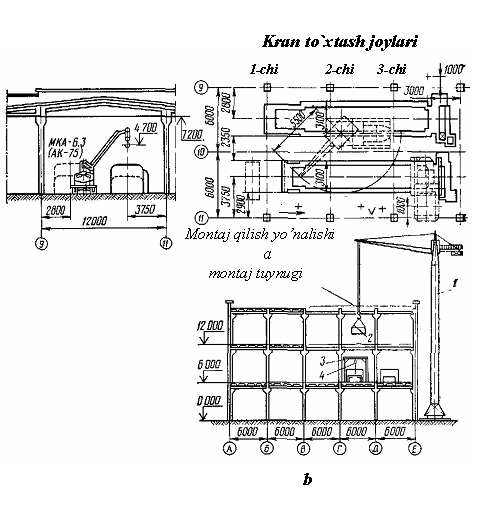

    Montaj kranlari ko`tarish quvvati 10 dan 16 t gacha bo`lgan uchiga ilgak ulangan, bir-biriga skoba yordamiga biriktirilgan 4 tarmoqli stroplar bilan ta`minlangan (1.2.7- rasm, d).

    Har bir tarmoqning yuk ko`tarish qobiliyati kranning maksimal yuk ko`tarishi bilan barobar bo`lishi kerak. Stroplarni yasashda uzilishga qarshiligi 180 kg∙k/mm2 bo`lgan kanatlar ishlatiladi.


    Traverslar (1.2.8-rasm) katta gabaritga ega bo`lgan va uzun o`lchamli jihozlarni ko`tarishda jihozning ko`p joylaridan ko`tarish kerak bo`lganda ishlatiladi.
